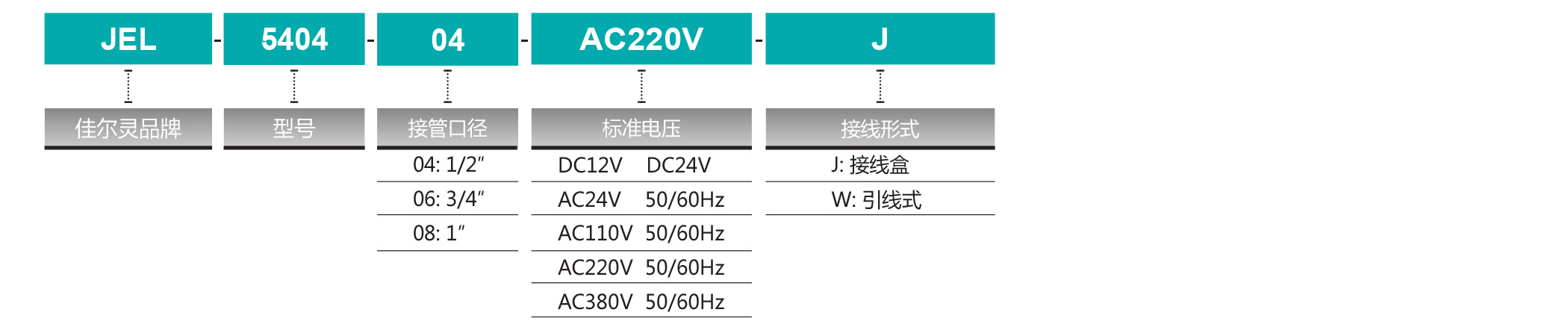

訂購碼

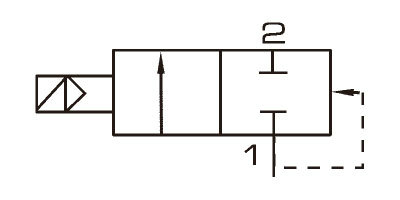

圖形符號
規(guī)格參數
|
型號 |
JEL5404-04 |
JEL5404-06 |
JEL5404-08 |
|
使用介質 |
空氣、水、油 |
||
|
動作方式 |
先導式 |
||
|
型式 |
常閉型 |
||
|
流量孔徑 |
12mm |
20mm |
25mm |
|
KV值 |
2.0 |
5.0 |
10.0 |
|
接管口徑 |
1/2" |
3/4" |
1" |
|
使用壓力 |
氣體/液體: 0.1-5.0 MPa |
氣體: 0.1 ~4.0 MPa 液體: 0.1-2.5 MPa |
氣體: 0.1 ~4.0MPa 液體: 0.1 ~2.5MPa |
|
最大耐壓力 |
7.5 MPa |
6.0 MPa |
|
|
工作溫度范圍 |
-10~150 ℃ |
||
|
使用電壓范圍 |
± 10% |
||
|
保護等級 |
IP 65 |
||
|
耗電量 |
AC: 5.5VA DC: 9W |
||
|
絕緣性 |
F 級 |
||
|
本體介質 |
黃 銅 |
||
|
油封材質 |
聚四氟乙烯(PTFE) |
||

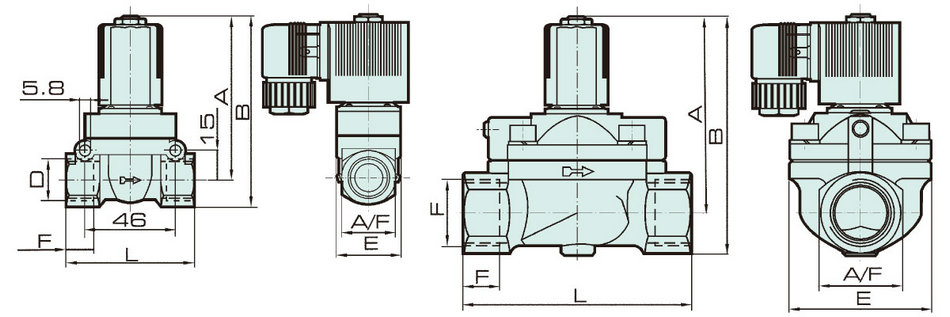

外形尺寸
尺寸表
|
型號 |
內孔 mm |
連接接口 |
A |
B |
F |
D |
L |
A/F |
|
JEL5404-04 |
12.0 |
PT1/2" |
83.0 |
95.5 |
14 |
32 |
65 |
27 |
|
JEL5404-06 |
20.0 |
PT3/4" |
99.5 |
119 |
16 |
60 |
92 |
40 |
|
JEL5404-08 |
25.0 |
PT1H |
99.5 |
119 |
16 |
60 |
92 |
40 |
