薄型氣缸

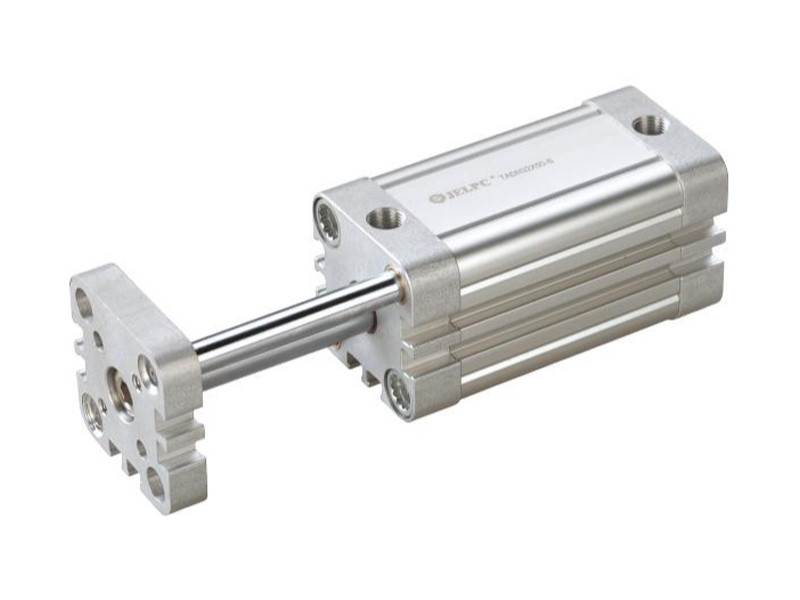

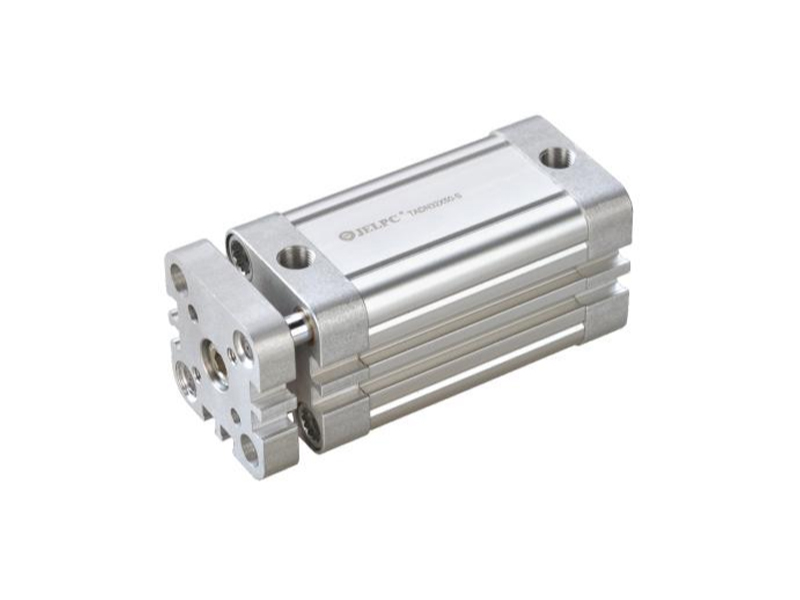

TADN系列導桿氣缸

TADN系列導桿氣缸

性能特點:

1.TADN系列緊湊型氣缸符合ISO21287標準。
2.TADN系列結構緊湊、派生型品種豐富、應用范圍廣。
3.兩端都放置有橡膠防撞墊，可以吸收高速運動和機器循環的剩余能量減少噪音。
4.每種安裝形式都具有大量安裝附件，因此安裝簡單。
5.雙邊各有兩個倒桿定位，增強側向負載能力，運行更平穩。

  • 產品參數

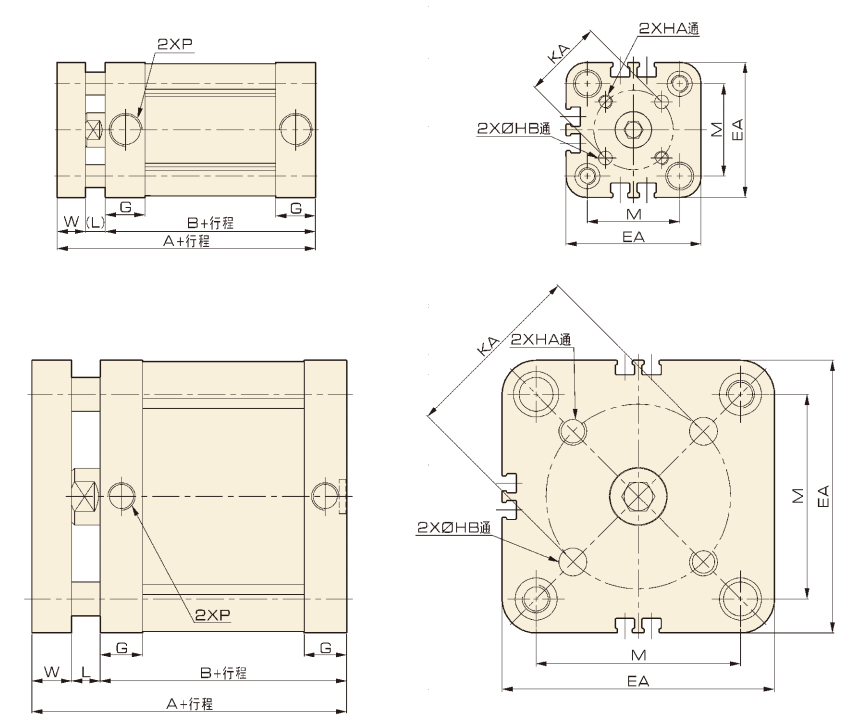

  • 產品尺寸

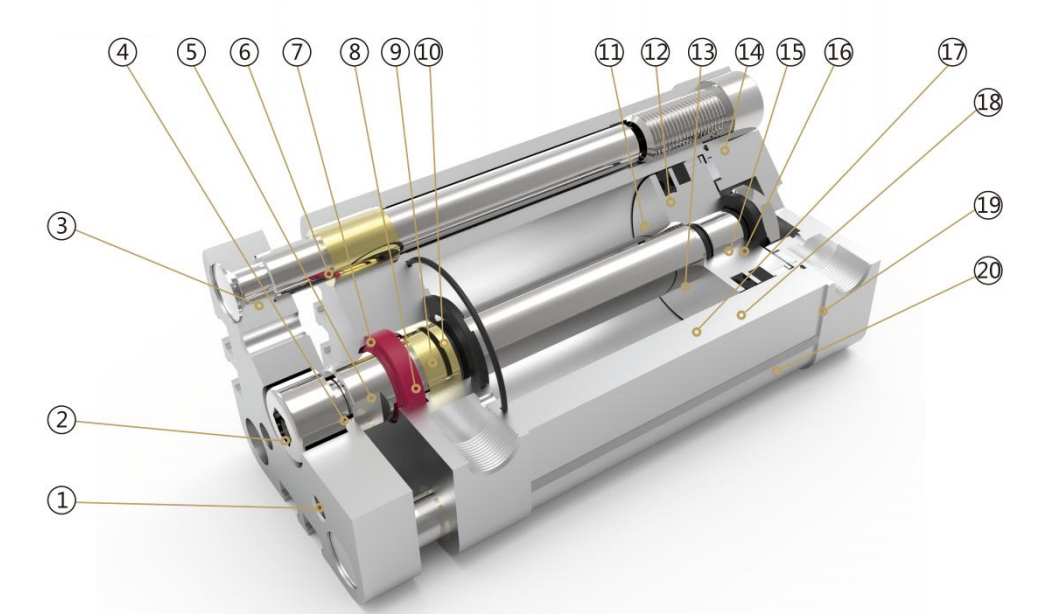

內部結構圖

零件表

編號 名稱 編號 名稱
1? 固定板 11? C形圈
2? 內六角螺釘 12? 耐磨環
3? 導桿 13? O形圈
4? 活塞桿 14? 端蓋螺絲
5? 防塵圈 15? 小墊片
6? 銅套 16? 六角螺母
7? 前蓋 17? 活塞
8? 軸承 18? 磁石
9? 防撞墊 19? 后蓋
10? O形圈 20? 缸筒

訂購碼


規格參數

內徑

20

25

32

40

50

63

80

100

動作形式

復動型

工作介質

空氣

標準行程

5 ~ 100mm

使用壓力范圍

0.1~1.0MPa

保證耐壓力

1.5MPa

使用溫度范圍

-20 ?80°C

使用速度范圍

30?500mm/s

接管口徑

M5x0.8

G1/8

?

行程

?內徑 標準行程 最大行程
ADN/ADNJ
ADND		 20? 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100?
25? 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 150?
32/40 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 200?
50/63 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 250?
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 300?
TADN 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100?
