薄型氣缸

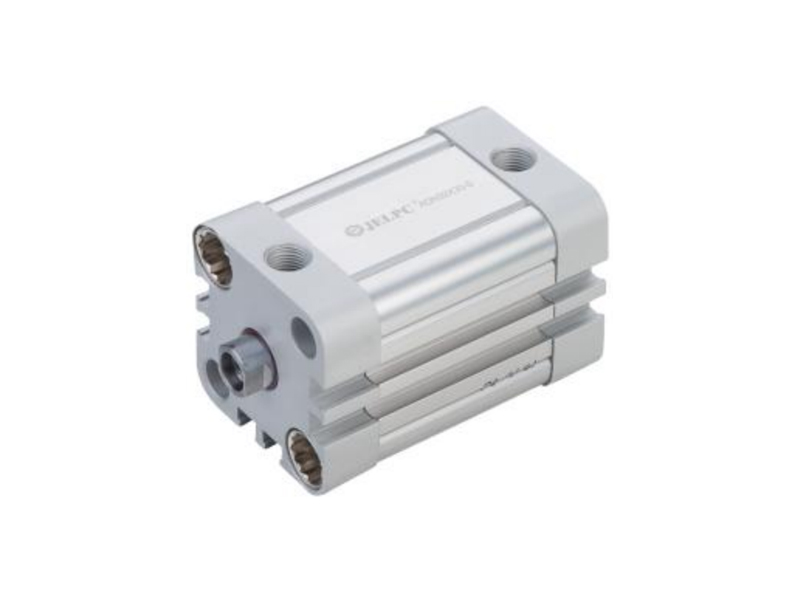

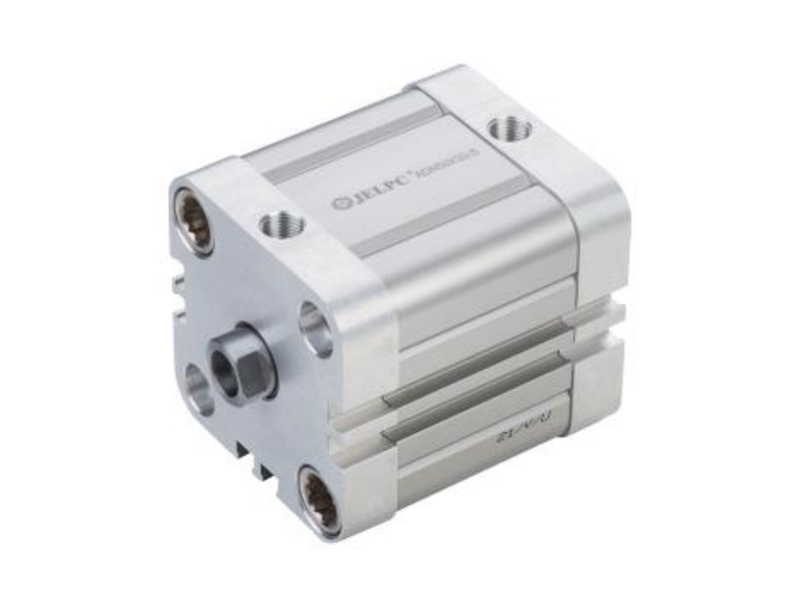

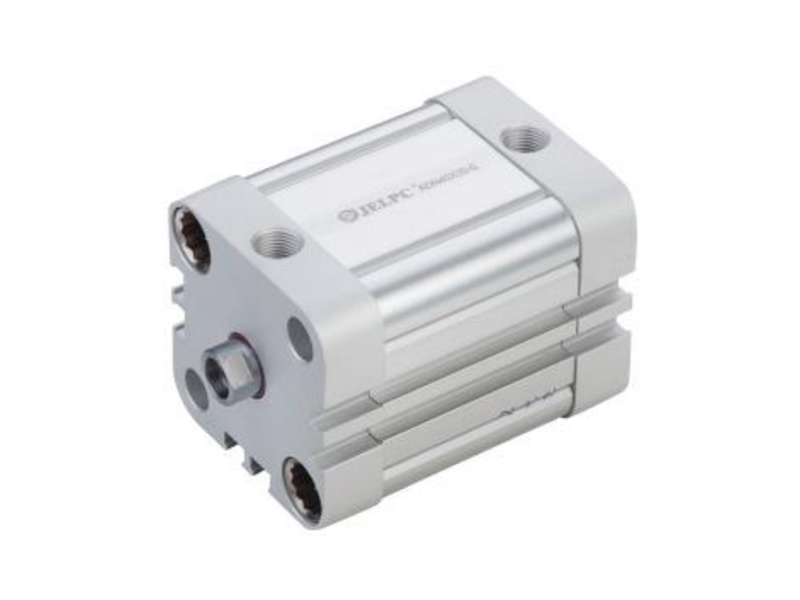

ADN系列新型薄型氣缸（符合ISO21287標準）

ADN系列新型薄型氣缸（符合ISO21287標準）

性能特點:

1.ADN系列緊湊型氣缸符合ISO21287標準。

2.ADN系列結構緊湊、派生型品種豐富、應用范圍廣。

3.兩端都放置有橡膠防撞墊，可以吸收高速運動和機器循環的剩余能量。

4.每種安裝形式都具有大量安裝附件，因此安裝簡單。

  • 產品參數

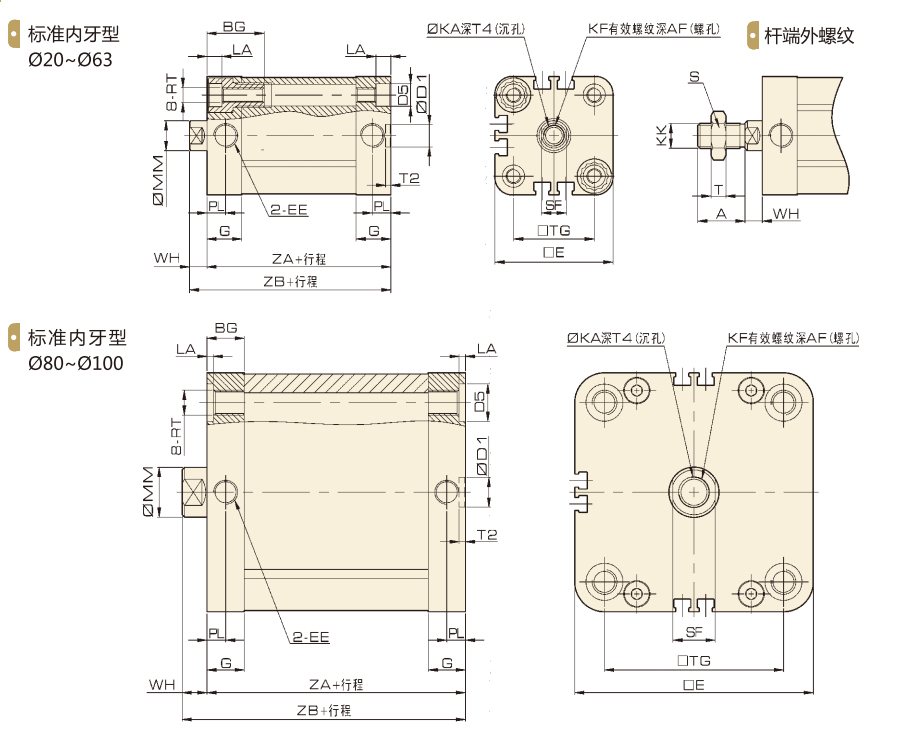

  • 產品尺寸

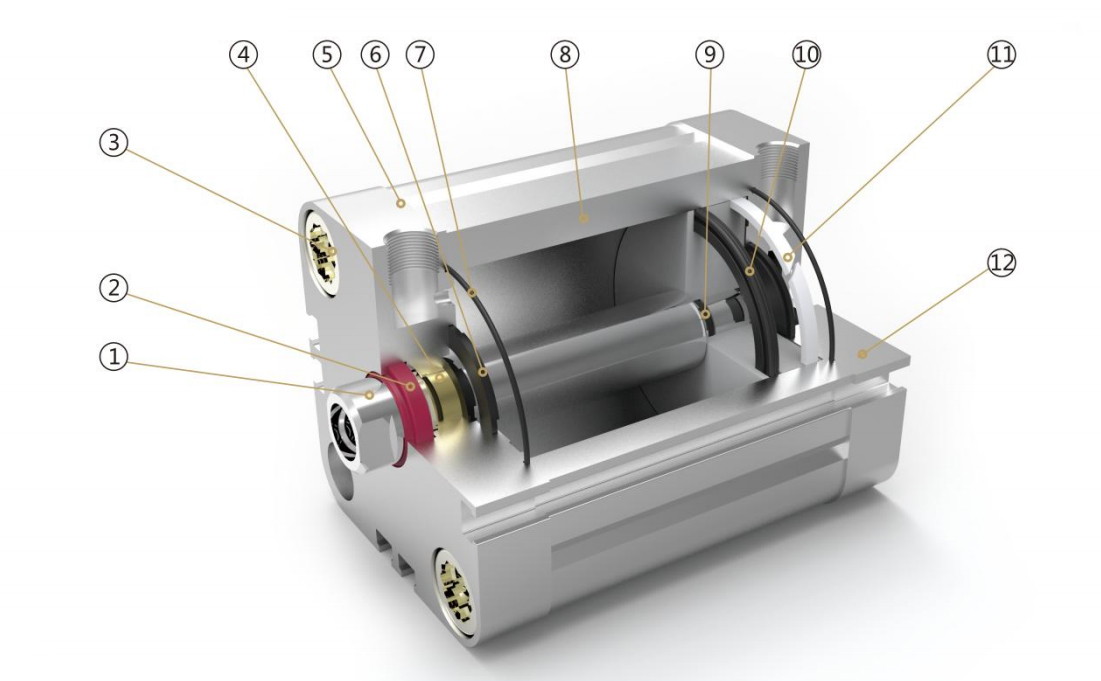

內部結構圖

零件表

編號 名稱 編號 名稱
1? 活塞桿 7? O形圈
2? 軸心密封圈 8? 缸筒
3? 端蓋螺釘 9? O形圈
4? DU干軸承 10? 活塞密封圈
5? 前蓋 11? 耐磨環
6? 防撞墊 12? 后蓋

訂購碼


規格參數

內徑

20

25

32

40

50

63

80

100

動作形式

復動型

工作介質

空氣

使用壓力范圍

0.1 ?1.0MPa

保證耐壓力

1.5MPa

使用溫度范圍

-20 ?80°C

使用速度范圍

30 ?500mm/s

接管口徑

M5x0.8

G1/8"

行程

內徑 標準行程 最大行程
ADN/ADNJ
ADND		 20? 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100?
25? 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 150?
32/40 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 200?
50/63 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 250?
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 300?
TADN 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100?
