標準氣缸

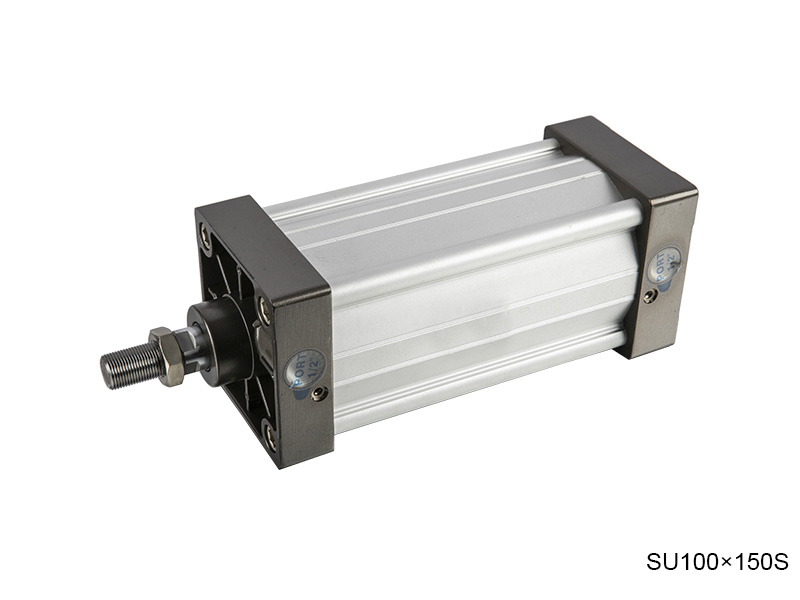

SC/SU系列標準氣缸

SC/SU系列標準氣缸

  • 產品參數

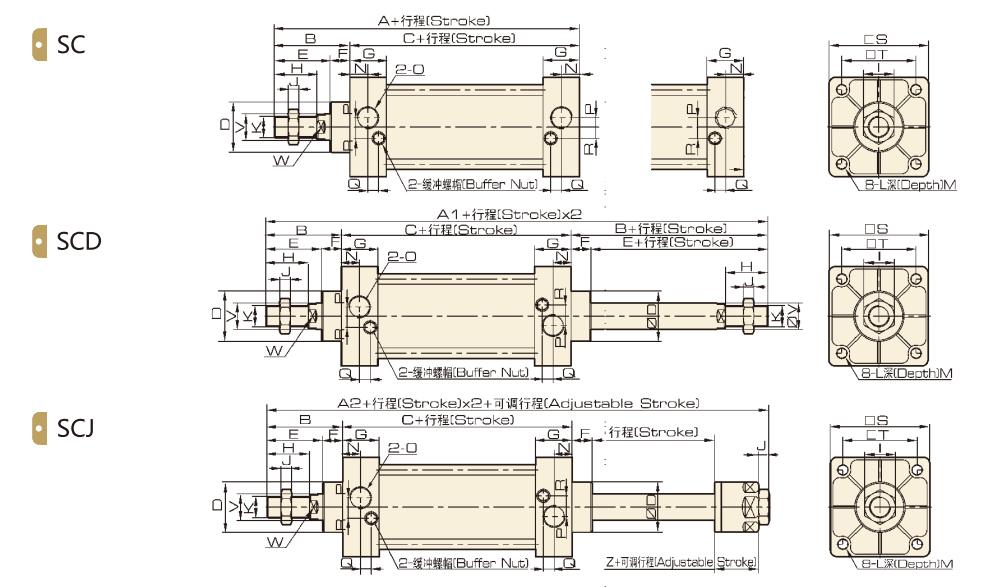

  • 產品尺寸

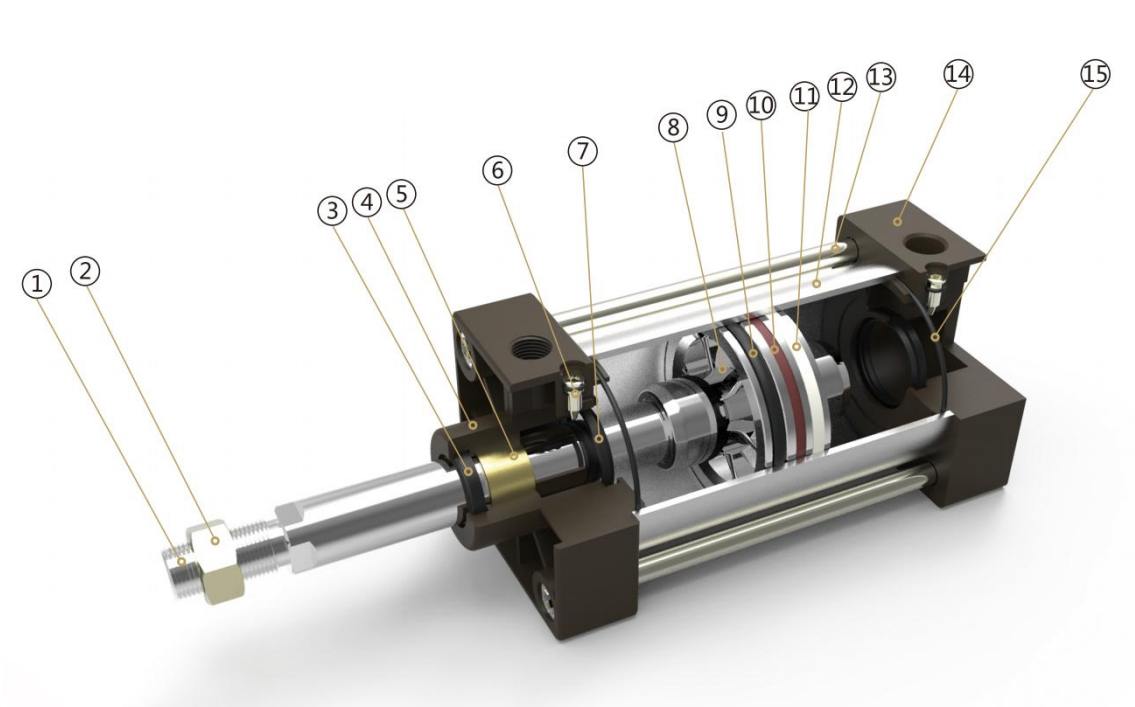

內部結構圖

零件表

編號 名稱 編號 名稱
1? 活塞桿 9? 活塞密封圈
2? 六角螺母 10? 磁鐵
3? 軸心密封件 11? 耐磨環
4? 前蓋 12? 缸筒
5? 銅套 13? 拉桿
6? 節流針 14? 后蓋
7? 緩沖密封件 15? O型圈
8? 活塞 ? ?

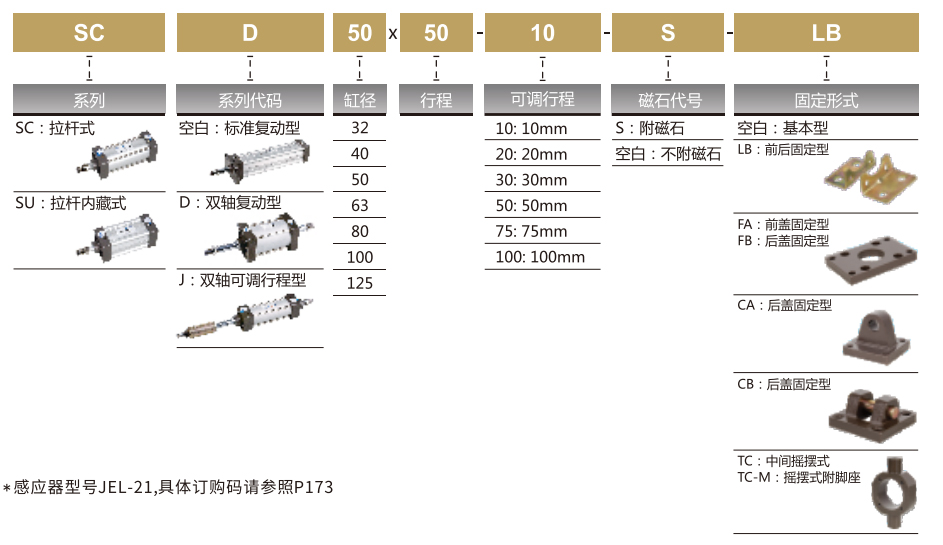

訂購碼


規格參數

內徑 32? 40? 50? 63? 80? 100? 125?
動作形式 復動型
工作介質 空氣
*固定型式 基本型、FA型、FB型、CA型、CB型、LB型、TC型、TC - M型
使用壓力范圍 1~9.0Kgf/cm2
保證耐壓力 13.5Kgf/cm2
使用溫度范圍 -20～80℃
使用速度范圍 50～800mm/s
緩沖型式 可調緩沖
緩沖行程 20mm 26mm
接管口徑 G1/8” G1/4” G3/8” G1/2”

*SCD、SCJ的固定型式為：FA、FB、LB、TC和TC-M型。


行程

內徑 標準行程 最大行程 容許行程
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1000 2000
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 1200 2000
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 1200 2000
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 1500 2000
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 1500 2000
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 1500 2000
125 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 800 800 900 1000 1500 2000
