電磁閥

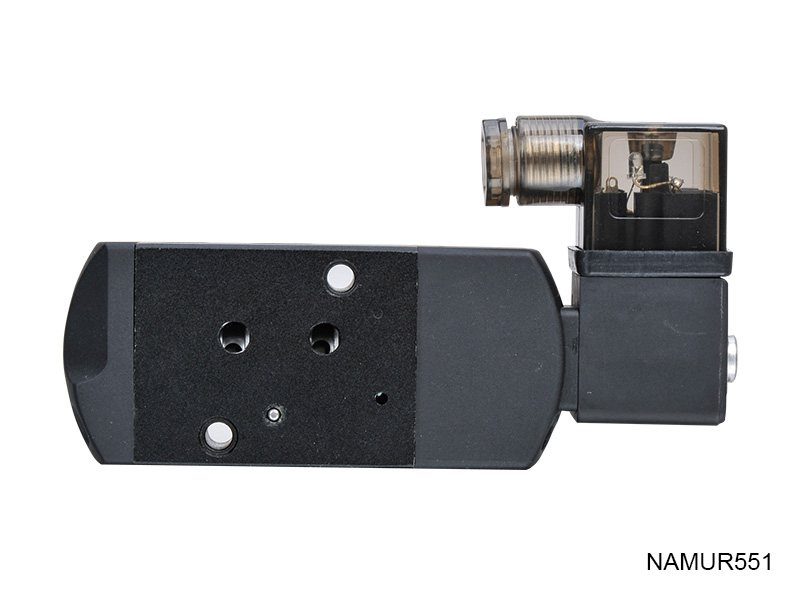

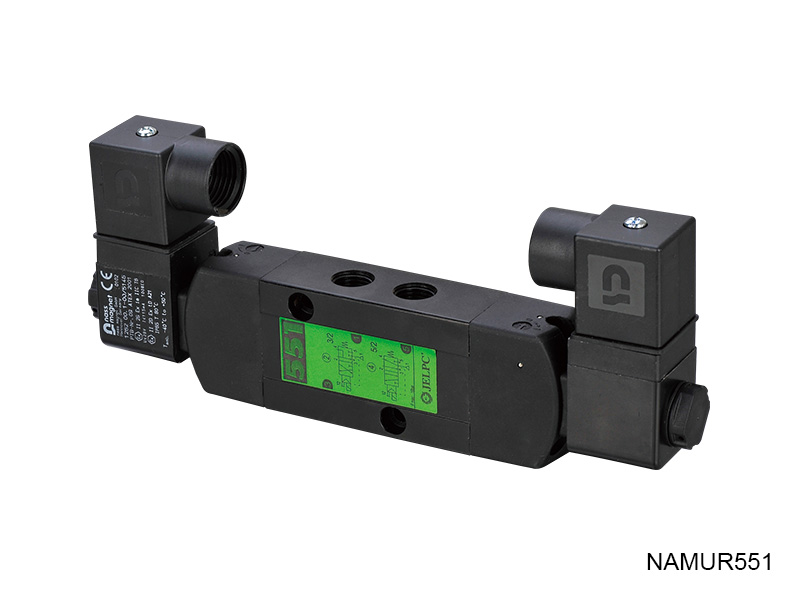

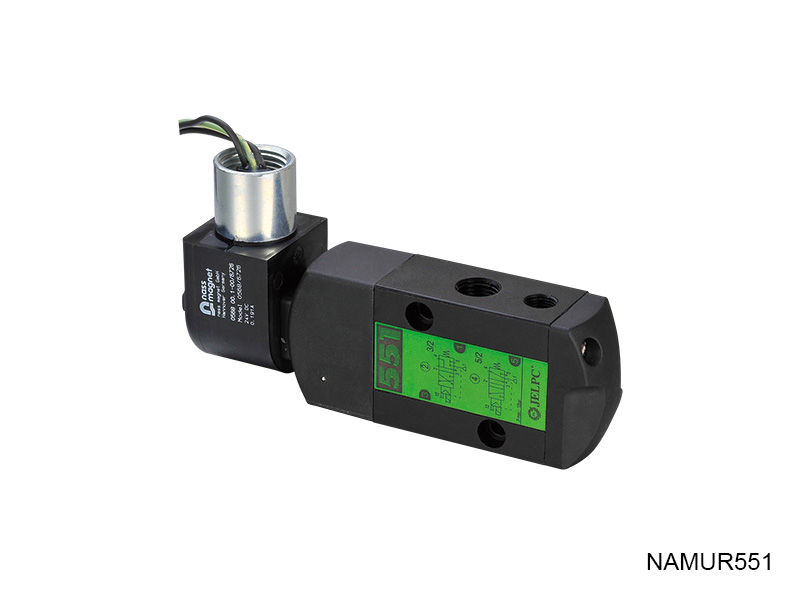

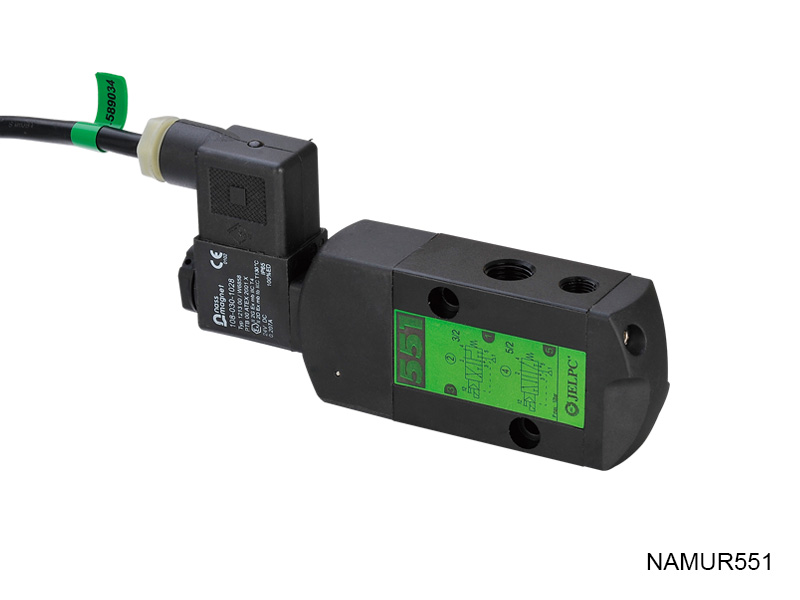

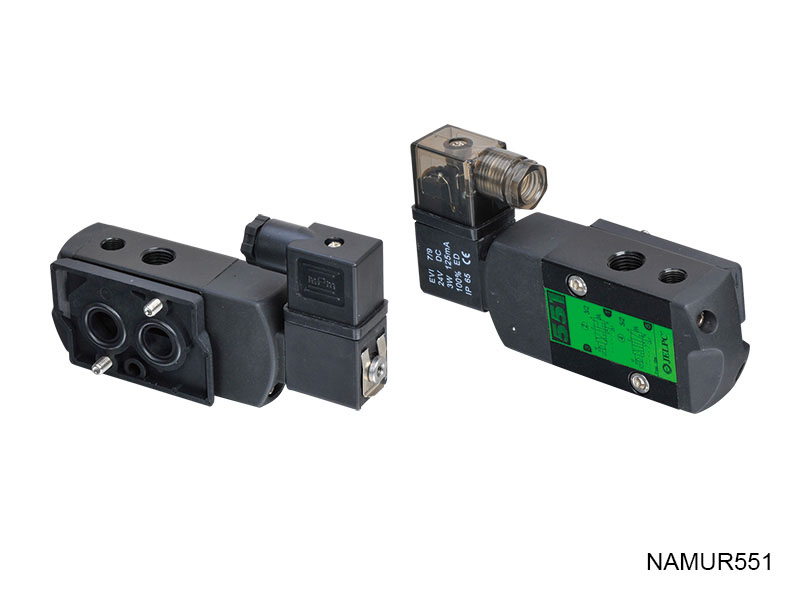

551系列電磁閥

551系列電磁閥

性能特點：
1、鋁制閥體，帶螺紋接口和NAMUR界面。

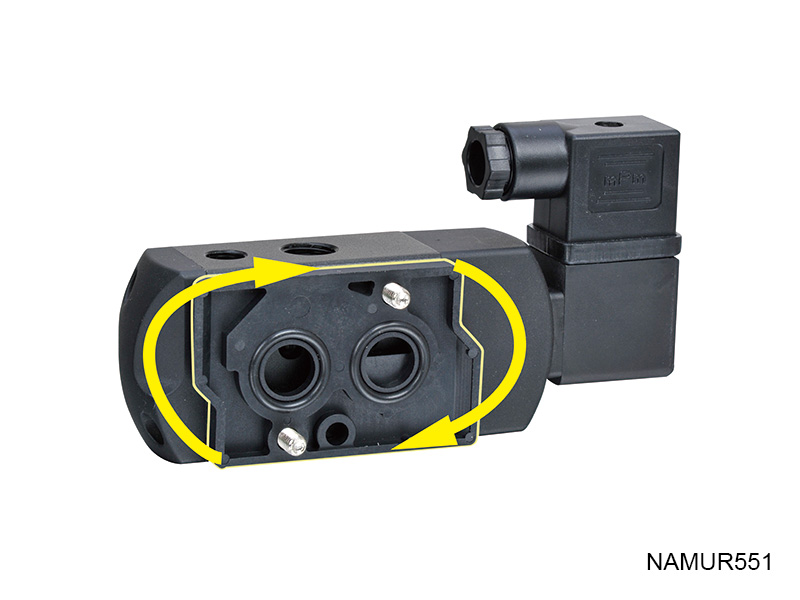

2、同一滑閥可配接為3/2常閉或5/2，用于控制雙作用和單作用執行機構。
3、標準配置手動操作器。
4、線圈可360°旋轉。

  • 產品參數
  • 產品尺寸

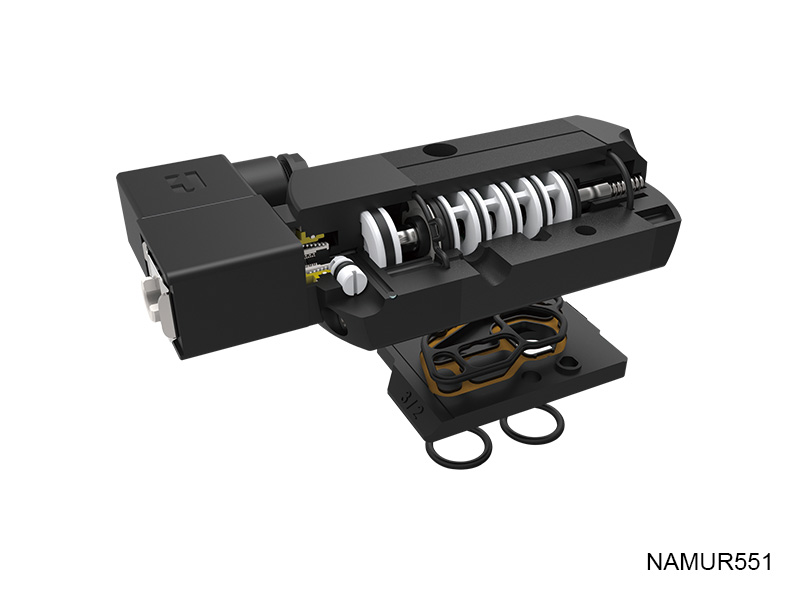

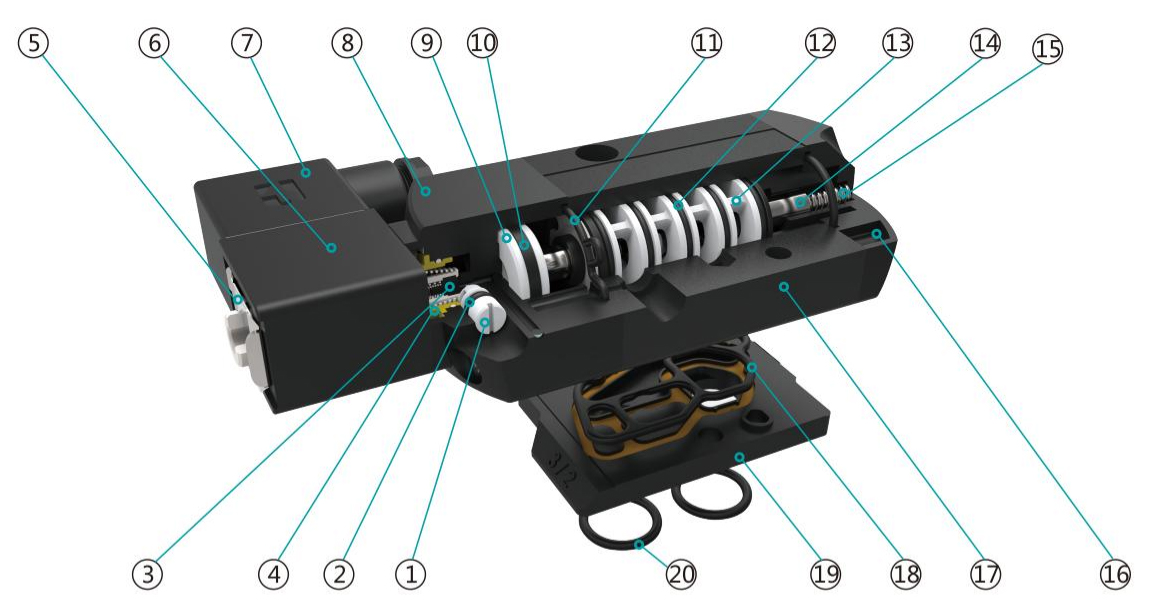

內部結構圖

零件表

編號 名稱 編號 名稱
1? 手動桿 11? 異形密封圈
2? O形圈 12? O形圈
3? 密封墊 13? 隔套
4? 彈簧 14? 閥芯
5? 卡簧 15? 復位彈簧
6? 線圈 16? 底蓋
7? 接線端子 17? 閥體
8? 先導閥座 18? 異形密封件
9? 活塞 19? 轉換連接板
10? 活塞密封圈 20? O形圈

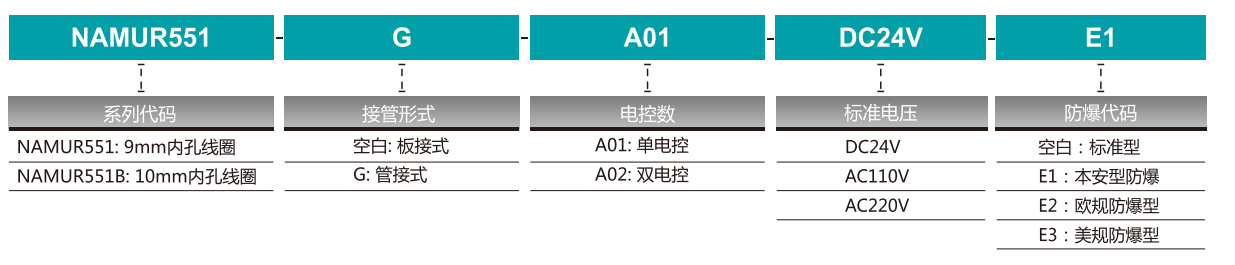

訂購碼

?

安裝指令

?

圖形符號

概述

工作壓力 2-10bar
最大許可壓力 10bar
流量(6bar條件) 700L/min
介質 空氣，中性氣體(經濾網過濾)
工作溫度 -25℃至+60℃
密封件 NBR(腈類橡膠)+PUR(聚氨酯)
接管口徑 進氣=G1/4”? 排氣=G1/8”

電氣特征

線圈功率 DC?3W;AC?4VA(實際功率)
標準電壓 DC24V;AC220V
電壓范圍 ±10%
絕緣等級 F
保護等級 IP65
通斷率 100%
