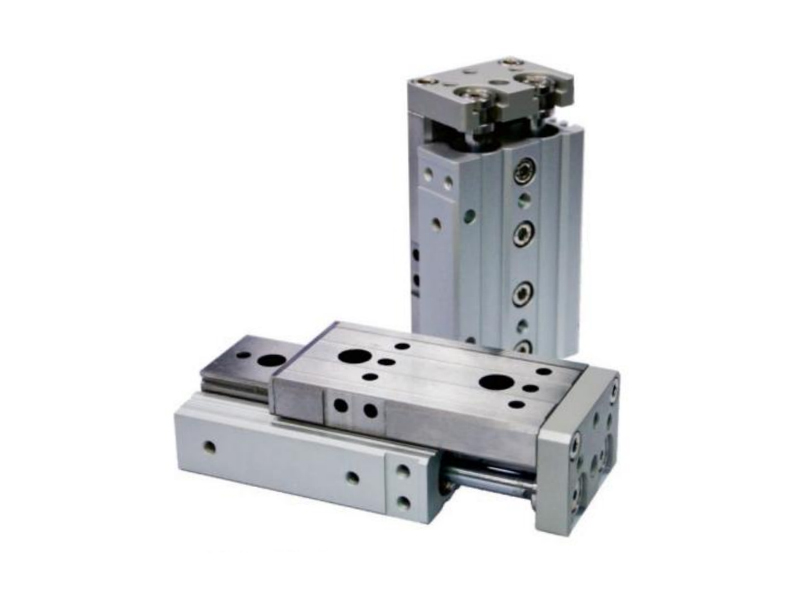

JXQ系列氣動滑臺（直線導軌）

JXQ系列氣動滑臺（直線導軌）

性能特點:

1. 體積小,堅固，精度高;

2. 小型氣缸與直線導軌的組合;

3. 雙氣缸設計，2倍力輸出;

4. 可調行程(帶有調行程裝置);

5. 可安裝磁性開關

聯系我們 PDF下載

產品參數
產品尺寸

規格參數

缸徑	6?	8?	12?	16?		20?	25?
	?6×2相當于?8	?8×2相當于?11	?12×2相當于?17	?16×2相當于?22		?20×2相當于?28	?25×2相當于?35
使用液體	空氣
動作方式	雙作用
最高使用壓力	0.7MPa
最低使用壓力	0.15MPa
環境和液體溫度	-10~+60°℃但未凍結)
活塞速度	50~500mm/s
緩沖	橡膠緩沖標準)
行程長度公差	+10?
給油	不需要，如需加油，請用透平1號ISOVG32油
磁性開關	JEL-07
接管口徑	M5×0.8				1/8

氣缸理論輸出力表（雙氣缸設計)

缸徑	動作方向	受壓面積(mm2)	使用壓力（MPa）
缸徑	動作方向	受壓面積(mm2)	0.2?	0.3?	0.4?	0.5?	0.6?	0.7?
?6×2	伸出	57?	11?	17?	23?	29?	34?	40?
?6×2	縮回	42?	8?	13?	17?	21?	25?	29?
?8×2	伸出	101?	20?	30?	40?	51?	61?	71?
?8×2	縮回	75?	15?	23?	30?	38?	45?	53?
?12×2	伸出	226?	45?	68?	90?	113?	136?	158?
?12×2	縮回	170?	34?	51?	68?	85?	102?	119?
?16×2	伸出	402?	80?	121?	161?	201?	241?	281?
?16×2	縮回	302?	60?	91?	121?	151?	181?	211?
?20×2	伸出	628?	126?	188?	251?	314?	377?	440?
?20×2	縮回	471?	94?	141?	188?	236?	283?	330?
?25×2	伸出	982?	196?	295?	393?	491?	589?	687?
?25×2	縮回	756?	151?	227?	302?	378?	454?	?

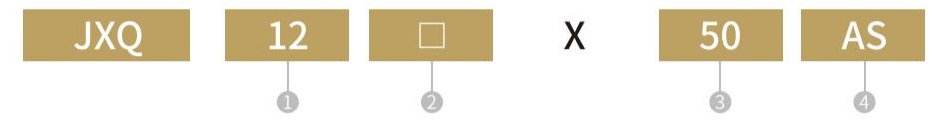

訂購碼

①缸徑	②型號	③行程	④調整裝置

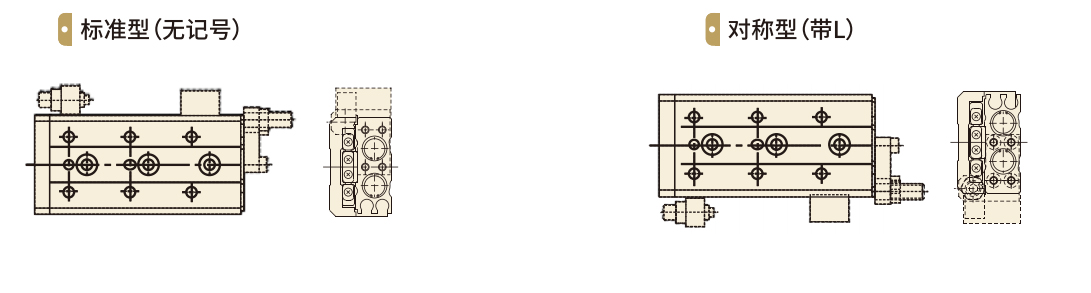

?	無記號-標準型 L-對稱型	?	無記號	無
			AS	前端調程
			AT	后端調程
			A	兩端調程
			*BS	前端液壓緩沖器
			*BT	后端液壓緩沖器
			*B	兩端液壓緩沖器
			AB	前端調程后端液壓緩沖器
			BA	前端液壓緩沖墊后端調程

行程/磁性開關選擇

缸徑	標準行程	磁性開關
6?	10,20,30,40,50	JEL-07D
8?	10,20,30,40,50,75
12?	10,20,30,40,50,75,100
16?	10,20,30,40,50,75,100,125
20,25	10,20,30,40,50,75,100,125,150

[注]感應器型號具體訂購碼請參照P173

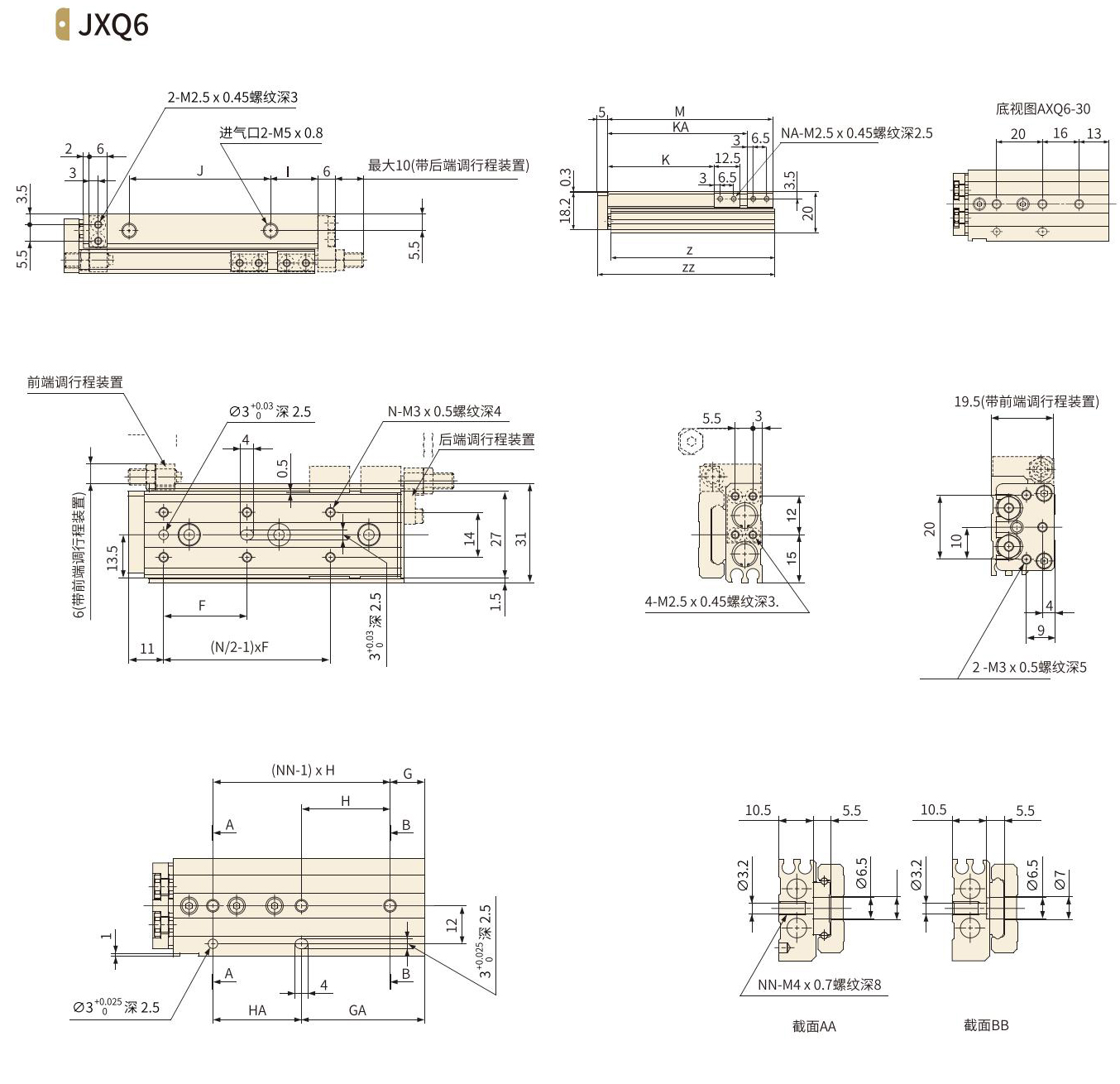

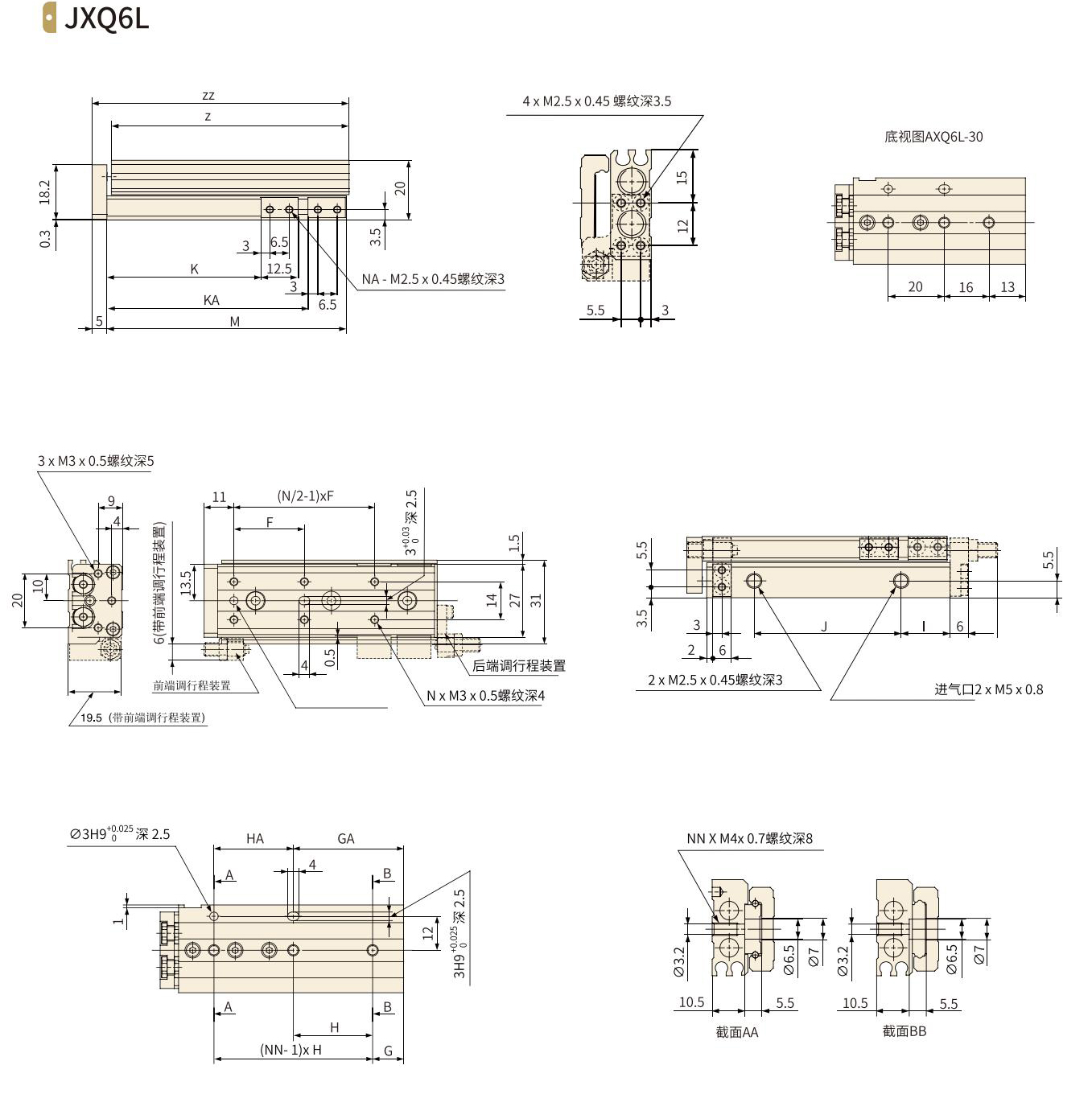

外形尺寸

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ6-10	22	4	6	23	2	13	16	9	17	21.5	-	4	42	41.5	48
JXQ6-20	25	4	13	26	2	13	26	9	27	31.5	-	4	52	51.5	58
JXQ6-30	21	6	-	-	3	29	20	9	37	41.5	-	4	62	61.5	68
JXQ6-40	26	6	11	28	3	39	28	16	48	51.5	67.5	8	80	79.5	86
JXQ6-50	27	6	21	28	3	49	28	9	65	61.5	77.5	8	90	89.5	96

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ6L-10	22	4	6	23	2	13	16	9	17	21.5	-	4	42	41.5	48
JXQ6L-20	25	4	13	26	2	13	26	9	27	31.5	-	4	52	51.5	58
JXQ6L-30	21	6	-	-	3	29	20	9	37	41.5	-	4	62	61.5	68
JXQ6L-40	26	6	11	28	3	39	28	16	48	51.5	67.5	8	80	79.5	86
JXQ6L-50	27	6	21	28	3	49	28	9	65	61.5	77.5	8	90	89.5	96

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ8-10	25	4	7	25	2	13	19	11	17	23.5	-	4	46	45.5	53
JXQ8-20	25	4	14	28	2	14	28	10	28	33.5	-	4	56	55.5	63
JXQ8-30	26	6	-	-	3	29	27	12	40	43.5	-	4	70	69.5	77
JXQ8-40	32	6	8	31	3	39	31	14	52	53.5	69.4	8	84	83.5	91
JXQ8-50	46	6	8	29	4	37	58	13	78	63.5	94.4	8	109	108.5	116
JXQ8-75	50	6	31	30	4	61	60	12	105	88.5	120.4	8	135	134.5	142

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ8L-10	25	4	7	25	2	13	19	11	17	23.5	-	4	46	45.5	53
JXQ8L-20	25	4	14	28	2	14	28	10	28	33.5	-	4	56	55.5	63
JXQ8L-30	26	6	-	-	3	29	27	12	40	43.5	-	4	70	69.5	77
JXQ8L-40	32	6	8	31	3	39	31	14	52	53.5	69.4	8	84	83.5	91
JXQ8L-50	46	6	8	29	4	37	58	13	78	63.5	94.4	8	109	108.5	116
JXQ8L-75	50	6	31	30	4	61	60	12	105	88.5	120.4	8	135	134.5	142

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ12-10	28	4	18	32	2	18	32	12	34	27	49	8	67	66	76
JXQ12-20	28	4	18	32	2	18	32	12	34	37	-	4	67	66	76
JXQ12-30	38	4	20	40	2	20	40	14	42	47	-	4	77	76	86
JXQ12-40	34	6	-	-	3	38	39	15	58	57	76	8	94	93	103
JXQ12-50	34	6	9	39	3	48	39	13	70	67	86	8	104	103	113
JXQ12-75	36	8	23	36	4	59	72	17	110	92	130	8	148	147	157
JXQ12-100	36	10	12	36	5	84	72	17	135	117	155	8	173	172	182

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ12L-10	28	4	18	32	2	18	32	12	17	27	49	8	67	66	76
JXQ12L-20	28	4	18	32	2	18	32	12	27	37	-	4	67	66	76
JXQ12L-30	38	4	20	40	2	20	40	14	37	47	-	4	77	76	86
JXQ12L-40	34	6	-	-	3	38	39	15	48	57	76	8	94	93	103
JXQ12L-50	34	6	9	39	3	48	39	13	65	67	86	8	104	103	113
JXQ12L-75	36	8	23	36	4	59	72	17	65	92	130	8	148	147	157
JXQ12L-100	36	10	12	36	5	84	72	17	65	117	155	8	173	172	182

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ16-10	38	4	18	39	2	18	39	12	40	28	57	8	78	77	89
JXQ16-20	38	4	18	39	2	18	39	12	40	38	-	4	78	77	89
JXQ16-30	48	4	19	48	2	19	48	12	50	48	-	4	88	87	99
JXQ16-40	58	4	19	58	2	19	58	12	60	58	-	4	987	97	109
JXQ16-50	40	6	-	-	3	48	45	20	68	68	93	8	114	113	125
JXQ16-75	46	6	21	52	3	73	52	15	105	93	125	8	146	145	157
JXQ16-100	44	8	36	44	4	80	88	18	145	118	168	8	189	188	200
JXQ16-125	44	10	17	44	5	105	88	23	165	143	193	8	214	213	225

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ16L-10	38	4	18	39	2	18	39	12	40	28	57	8	78	77	89
JXQ16L-20	38	4	18	39	2	18	39	12	40	38	-	4	78	77	89
JXQ16L-30	48	4	19	48	2	19	48	12	50	48	-	4	88	87	99
JXQ16L-40	58	4	19	58	2	19	58	12	60	58	-	4	987	97	109
JXQ16L-50	40	6	-	-	3	48	45	20	68	68	93	8	114	113	125
JXQ16L-75	46	6	21	52	3	73	52	15	105	93	125	8	146	145	157
JXQ16L-100	44	8	36	44	4	80	88	18	145	118	168	8	189	188	200
JXQ16L-125	44	10	17	44	5	105	88	23	165	143	193	8	214	213	225

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ20-10	45	4	22	46	2	18	50	16	46	32	70	8	94	92.5	108
JXQ20-20	40	4	22	46	2	18	50	16	46	42	70	8	94	92.5	108
JXQ20-30	48	4	22	46	2	18	50	16	46	52	-	4	94	92.5	108
JXQ20-40	58	4	22	56	2	22	56	16	56	62	-	4	104	102.5	118
JXQ20-50	42	6	-	-	3	48	48	18	72	72	98	8	122	120.5	136
JXQ20-75	55	6	17	56	3	73	56	23	100	97	131	8	155	153.5	169
JXQ20-100	50	8	18	56	4	74	112	25	155	122	188	8	212	210.5	226
JXQ20-125	55	8	37	59	4	96	118	18	190	147	216	8	240	238.5	254
JXQ20-150	62	8	56	62	4	118	124	21	215	172	244	8	268	266.5	282

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ20L-10	45	4	22	46	2	18	50	16	46	32	70	8	94	92.5	108
JXQ20L-20	40	4	22	46	2	18	50	16	46	42	70	8	94	92.5	108
JXQ20L-30	48	4	22	46	2	18	50	16	46	52	-	4	94	92.5	108
JXQ20L-40	58	4	22	56	2	22	56	16	56	62	-	4	104	102.5	118
JXQ20L-50	42	6	-	-	3	48	48	18	72	72	98	8	122	120.5	136
JXQ20L-75	55	6	17	56	3	73	56	23	100	97	131	8	155	153.5	169
JXQ20L-100	50	8	18	56	4	74	112	25	155	122	188	8	212	210.5	226
JXQ20L-125	55	8	37	59	4	96	118	18	190	147	216	8	240	238.5	254
JXQ20L-150	62	8	56	62	4	118	124	21	215	172	244	8	268	266.5	282

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ25-10	55	4	23	55	2	23	55	16	56	36.5	77.5	8	107	105.5	123
JXQ25-20	46	4	23	55	2	23	55	16	56	46.5	77.5	8	107	105.5	123
JXQ25-30	55	4	23	55	2	23	55	16	56	56.5	-	4	107	105.5	123
JXQ25-40	65	4	23	65	2	23	65	16	66	66.5	-	4	117	115.5	133
JXQ25-50	75	4	32	80	2	32	80	16	90	76.5	111.5	8	141	139.5	157
JXQ25-75	60	6	-	-	3	72	65	31	100	101.5	136.5	8	166	164.5	182
JXQ25-100	48	8	44	44	4	88	88	20	150	126.5	175.5	8	205	203.5	221
JXQ25-125	60	8	31	66	4	97	132	18	205	151.5	228.5	8	258	256.5	274
JXQ25-150	65	8	56	66	4	122	132	18	230	176.5	253.5	8	283	281.5	299

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ25L-10	55	4	23	55	2	23	55	16	56	36.5	77.5	8	107	105.5	123
JXQ25L-20	46	4	23	55	2	23	55	16	56	46.5	77.5	8	107	105.5	123
JXQ25L-30	55	4	23	55	2	23	55	16	56	56.5	-	4	107	105.5	123
JXQ25L-40	65	4	23	65	2	23	65	16	66	66.5	-	4	117	115.5	133
JXQ25L-50	75	4	32	80	2	32	80	16	90	76.5	111.5	8	141	139.5	157
JXQ25L-75	60	6	-	-	3	72	65	31	100	101.5	136.5	8	166	164.5	182
JXQ25L-100	48	8	44	44	4	88	88	20	150	126.5	175.5	8	205	203.5	221
JXQ25L-125	60	8	31	66	4	97	132	18	205	151.5	228.5	8	258	256.5	274
JXQ25L-150	65	8	56	66	4	122	132	18	230	176.5	253.5	8	283	281.5	299
