其他和氣缸配件

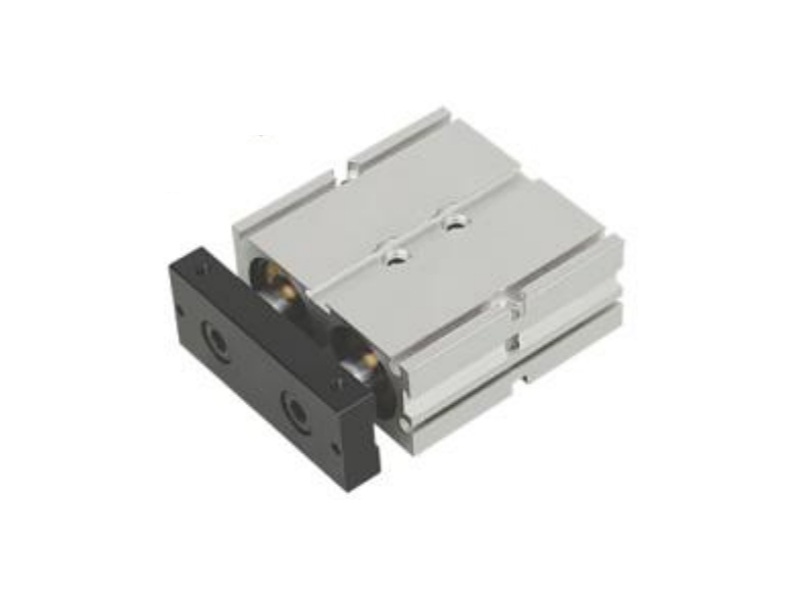

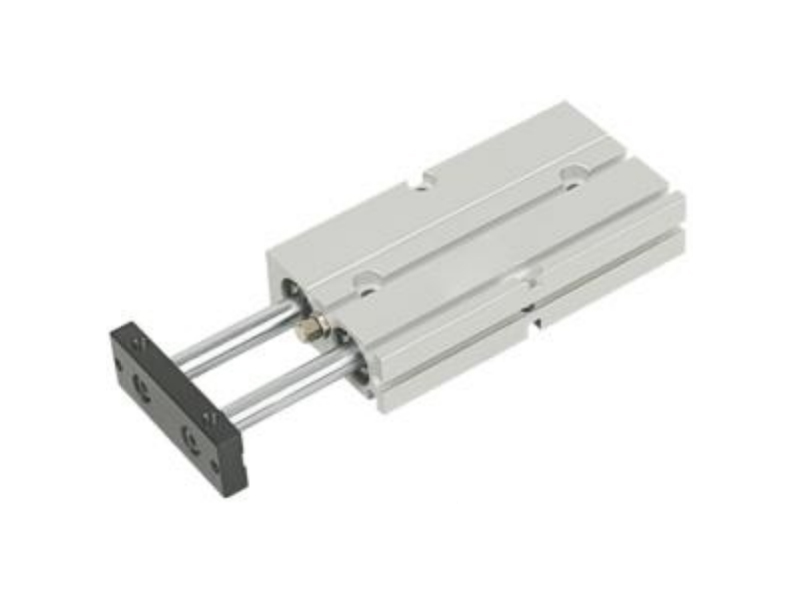

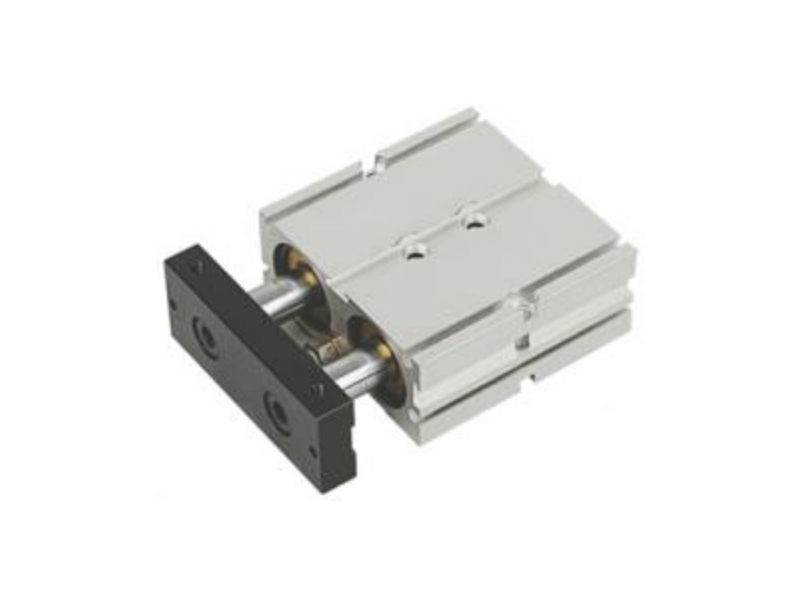

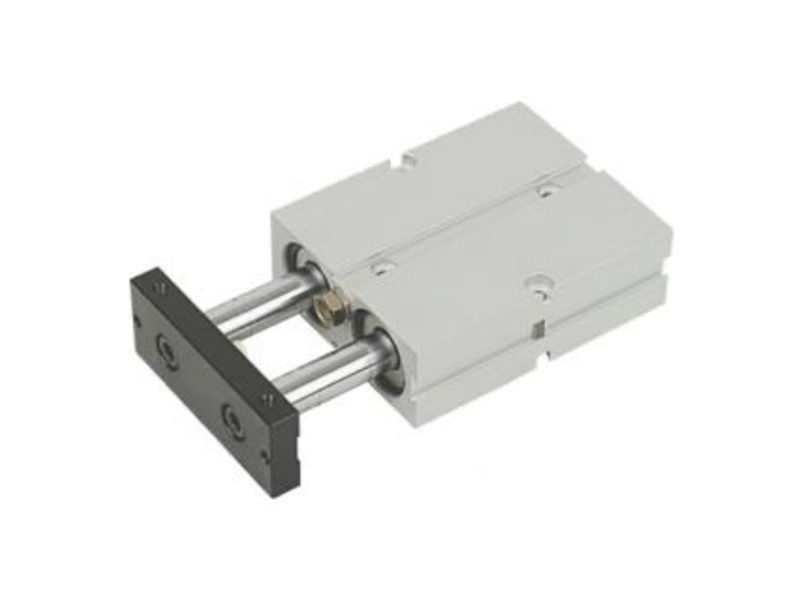

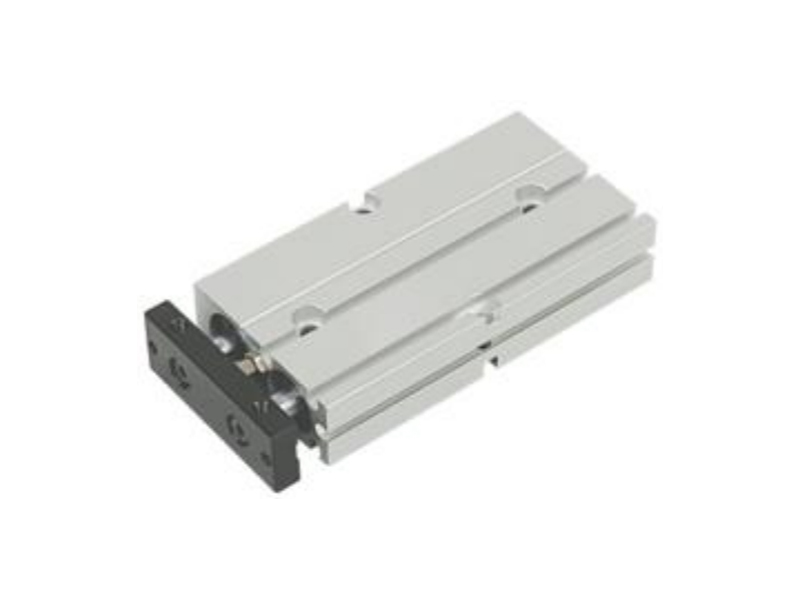

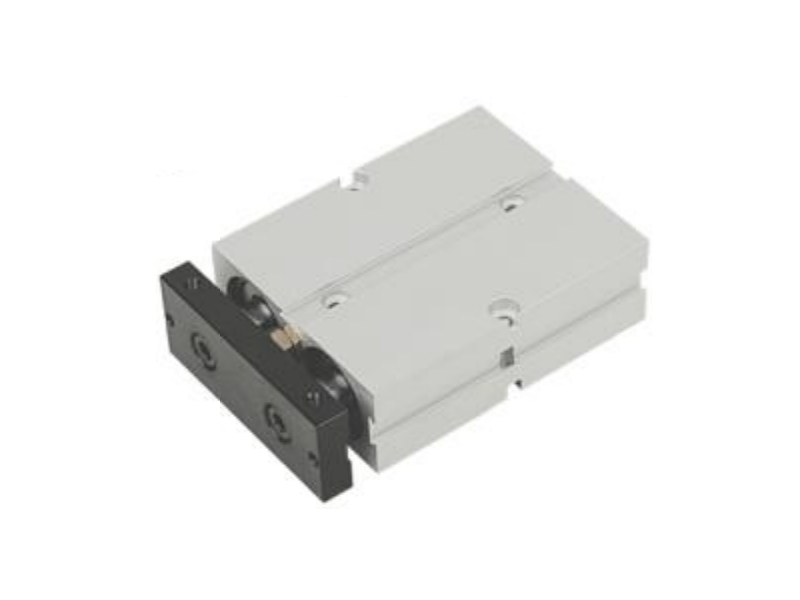

TN系列雙軸氣缸

TN系列雙軸氣缸

性能特點:

雙活塞桿雙倍出力提供了高度的抗彎曲和扭轉剛性，保證了氣缸的使用壽命和卓越的導向性能。

  • 產品參數

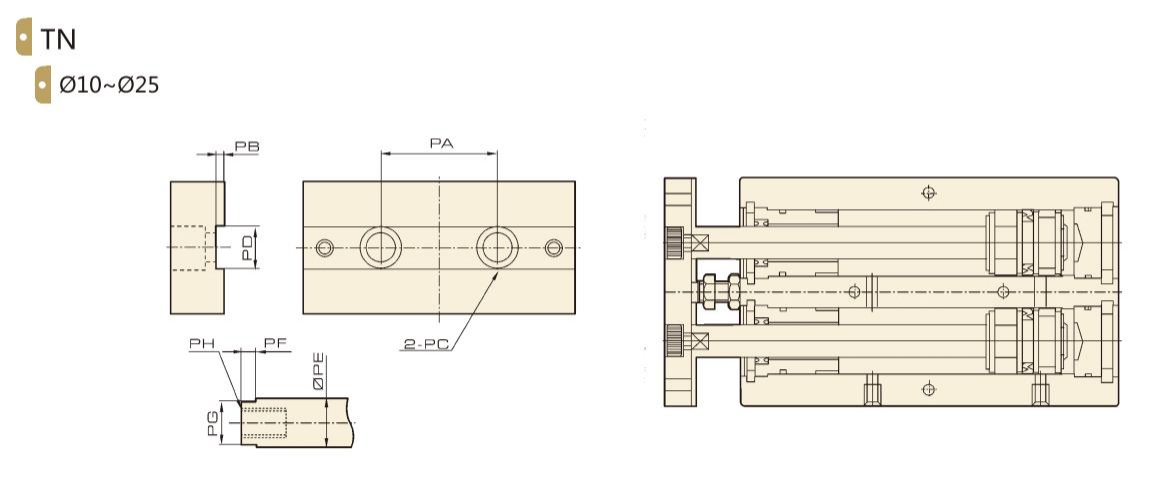

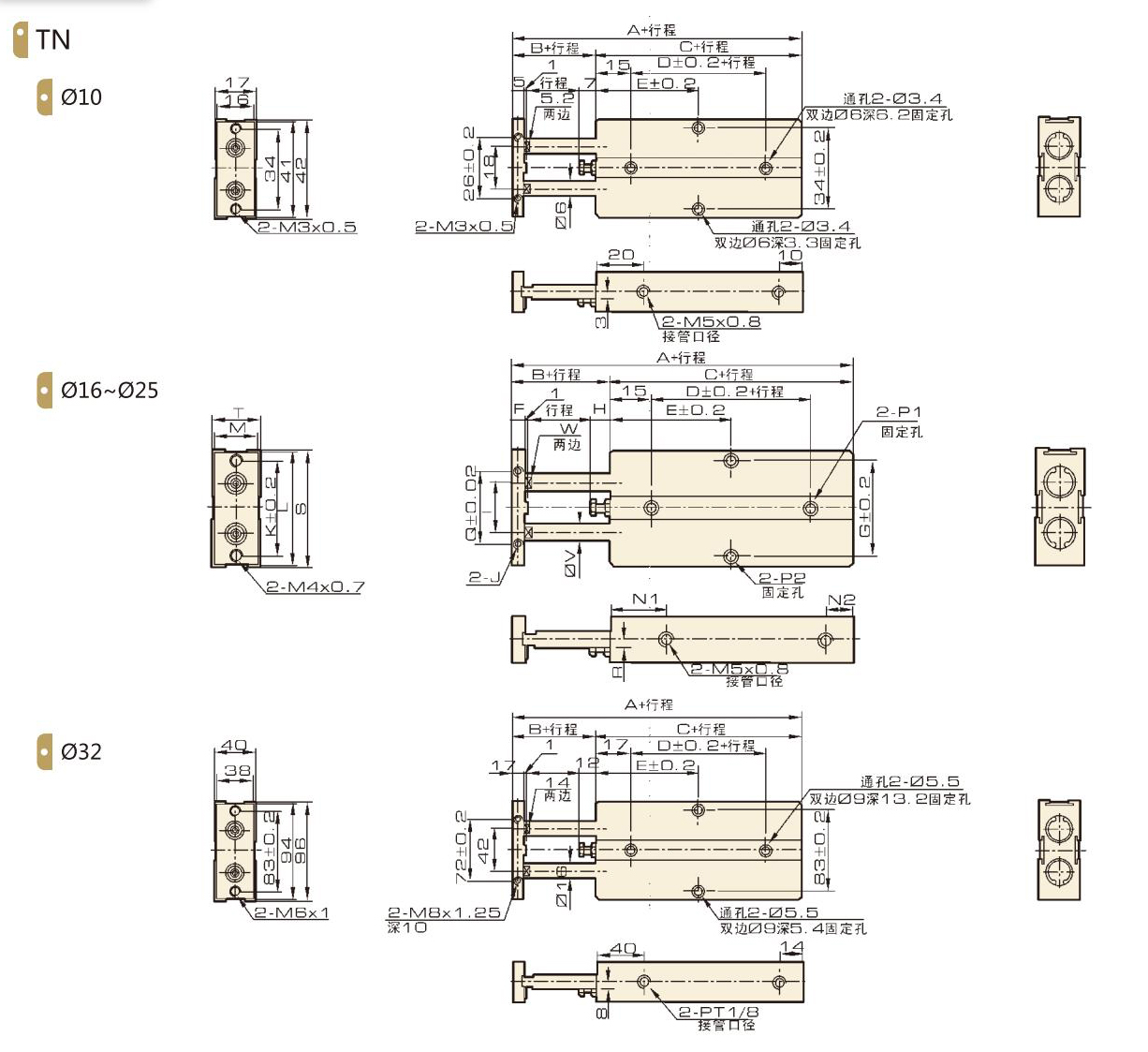

  • 產品尺寸

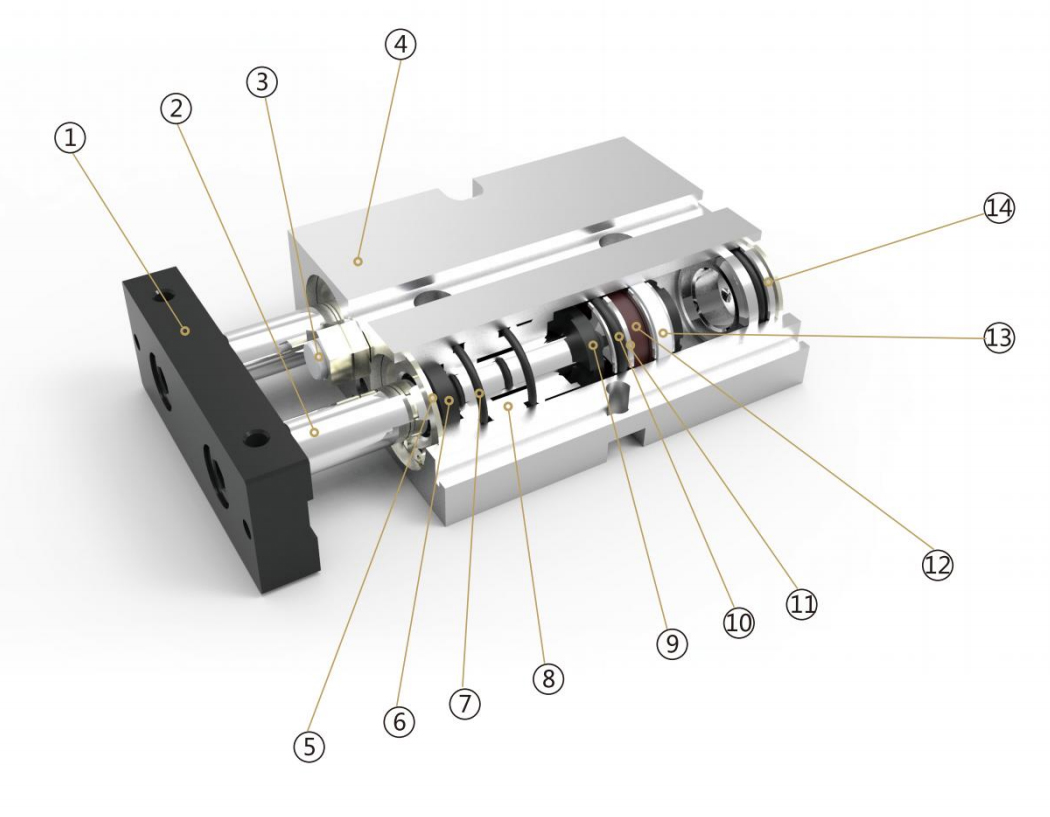

內部結構圖

零件表

編號 名稱 編號 名稱
1? 固定塊 8? 前蓋
2? 活塞桿 9? 防撞墊
3? 防撞頭 10? 活塞密封圈
4? 缸筒 11? 活塞
5? 孔用彈性擋圈 12? 磁鐵
6? 軸心密封件 13? 耐磨環
7? O型圈 14? 后蓋

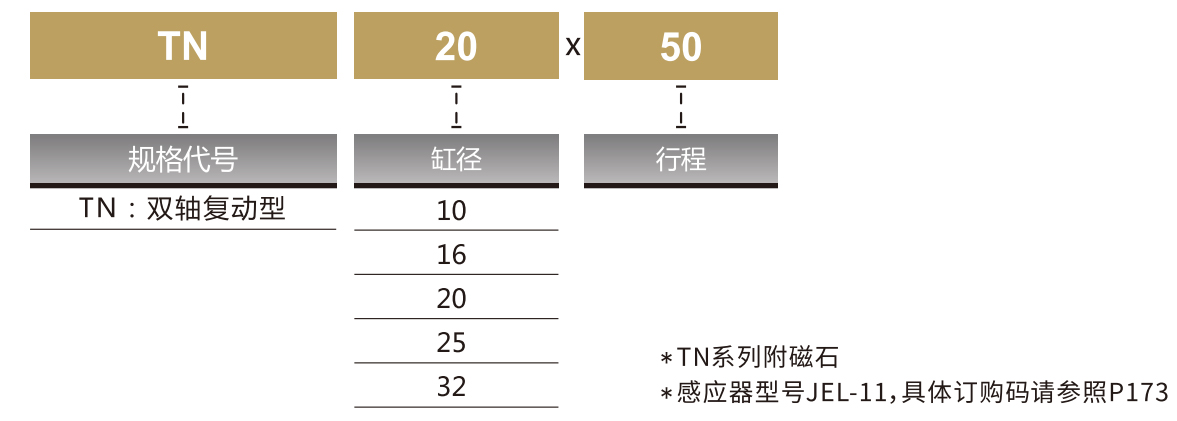

訂購碼

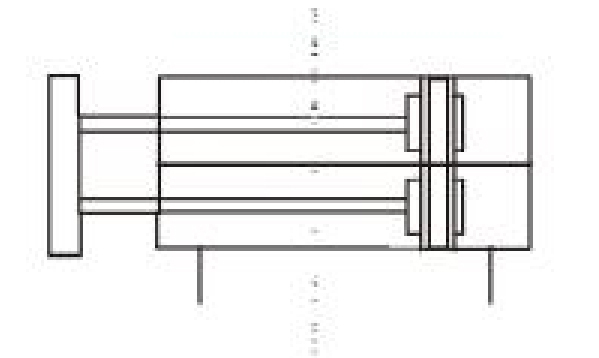

圖形符號

規格參數

缸徑 10? 16? 20? 25? 32?
工作介質 空氣
動作形式 復動
使用壓力范圍 0.15~1.0MPa
保證耐壓力 1.5MPa
使用溫度范圍 -10~70℃
使用速度范圍 30~500 mm/s
調整行程 -10~0 mm
緩沖型式 無 吸震墊片
不回轉精度 ±0.4° ±0.3°
接管口徑 M5x0.8 1/8

注):最高使用壓力是受液壓緩沖器的最大允許負載重限制。

行程

內徑?(mm) 標準行程 最大行程 容許行程
10? 10 20 30 40 50 6070 70? 100?
16? 10 20 30 40 50 60 70 80 90 100? 125150 150? 200?
20? 10 20 30 40 50 60 70 80 90 100 125 150 150? 200?
25? 10 20 30 40 50 60 70 80 90 100 125 150 150? 200?
32? 10 20 30 40 50 60 70 80 90 100 125 150 150? 200?

?
