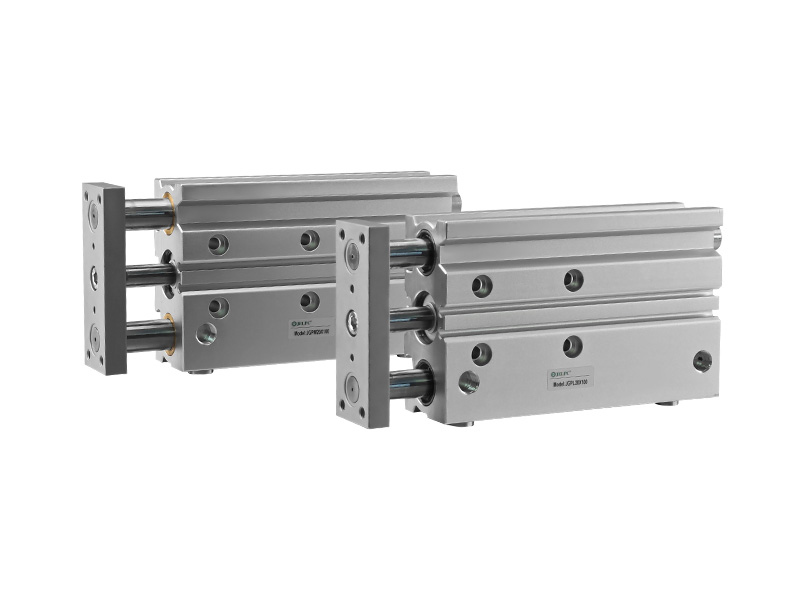

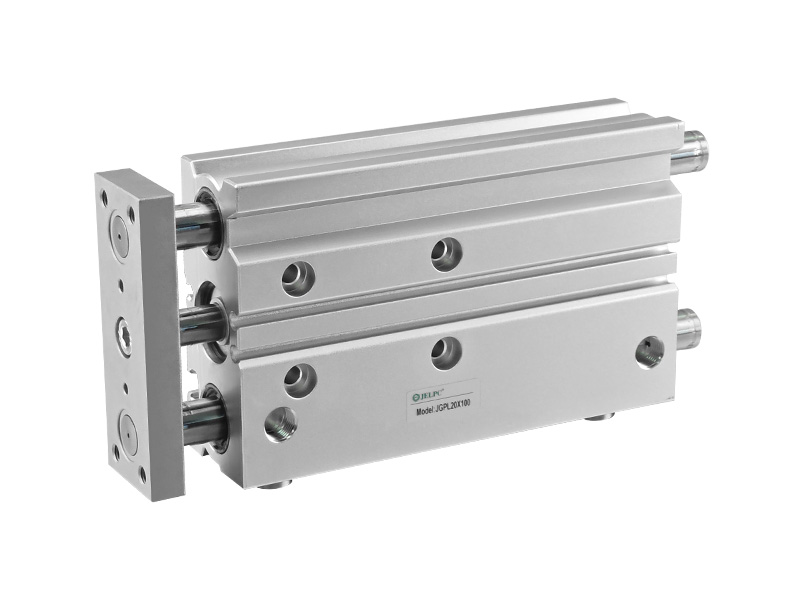

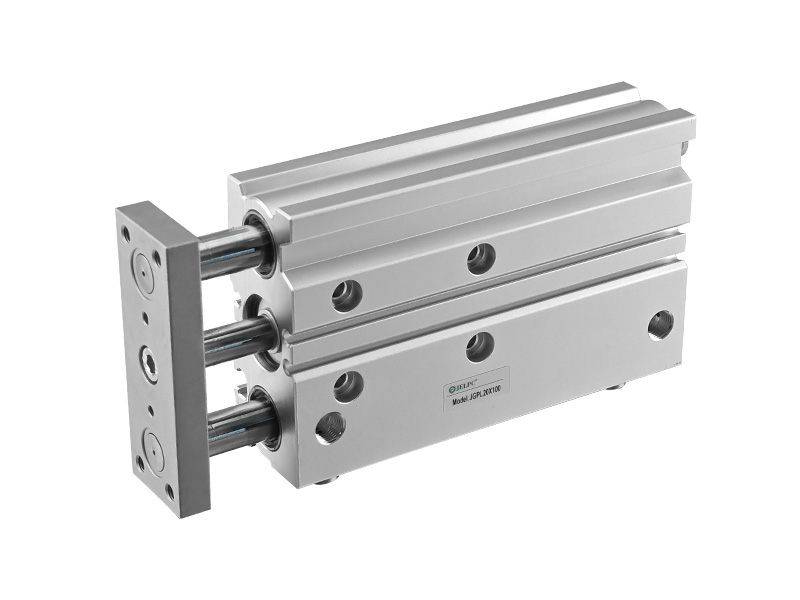

JGP系列薄型帯導桿氣缸

性能特點:

1. 產品特點軸向尺寸小,結構緊湊，輕巧美觀

2. 耐橫向負載能力強

3. 耐扭矩能力強，不回轉精度高

4. 兩接管位置可供選擇，方便安裝使用

聯系我們 PDF下載

產品參數
產品尺寸

規格參數

缸徑mm	? 12?	16?	20?	25?	32?	40?	50?	63?	80?
動作方式	雙作用
使用流體	空氣
耐壓試驗壓力	1.5MPa
最高使用壓力	1.0MPa
最低使用壓力	0.12MPa		0.1MPa
環境及流體使用溫度	-10-60℃(未凍結)
使用活塞速度	50~500mm/s							50~400mm/s
緩沖	兩端橡膠緩沖
給油	不需要
行程長度允差	+15mm

氣缸理論輸出力表

氣缸內徑	活塞桿外徑	動作方向		受壓面積(mm2)	空氣壓力(MPa)
氣缸內徑	活塞桿外徑	動作方向		受壓面積(mm2)	0.1?	0.2?	0.3?	0.4?	0.5?	0.6?
12?	6?	復動	伸出	113.0?	11.3?	22.6?	33.9?	45.2?	56.5?	67.8?
12?	6?	復動	縮回	84.8?	8.5?	17.0?	25.4?	33.9?	42.4?	50.9?
16?	8?	復動	伸出	201.0?	20.1?	40.2?	60.3?	80.4?	100.5?	120.6?
16?	8?	復動	縮回	150.7?	15.1?	30.1?	45.2?	60.3?	75.4?	90.4?
20?	10?	復動	伸出	314.0?	31.4?	62.8?	94.2?	125.6?	157.0?	188.4?
20?	10?	復動	縮回	235.5?	23.6?	47.1?	70.7?	94.2?	117.8?	141.3?
25?	12?	復動	伸出	490.6?	49.1?	98.1?	147.2?	196.3?	245.3?	294.4?
25?	12?	復動	縮回	377.6?	37.8?	75.5?	113.3?	151.0?	188.8?	226.6?
32?	16?	復動	伸出	803.8?	80.4?	160.8?	241.2?	321.5?	401.9?	482.3?
32?	16?	復動	縮回	602.9?	60.3?	120.6?	180.9?	241.2?	301.4?	361.7?
40?	16?	復動	伸出	1256.0?	125.6?	251.2?	376.8?	502.4?	628.0?	753.6?
40?	16?	復動	縮回	1055.0?	105.5?	211.0?	613.5?	422.0?	527.5?	633.0?
50?	20?	復動	伸出	1962.5?	196.3?	392.5?	588.8?	785.0?	981.3?	1177.5?
50?	20?	復動	縮回	1648.5?	164.9?	329.7?	494.6?	659.4?	824.3?	989.1?
63?	20?	復動	伸出	3115.7?	311.6?	623.1?	934.7?	1246.3?	1557.8?	1869.4?
63?	20?	復動	縮回	2801.7?	280.2?	560.3?	840.5?	1120.7?	1400.8?	1681.0?
80?	25?	復動	伸出	5024.0?	502.4?	1004.8?	1507.2?	2009.6?	2512.0?	3014.4?
80?	25?	復動	縮回	4533.4?	453.3?	906.7?	1360.0?	1360.0?	2266.7?	2720.0?

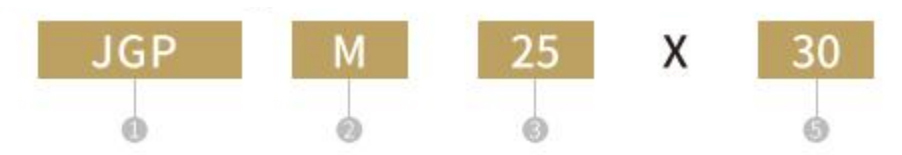

訂購碼

行程

①	②軸承種類		③缸徑				⑤氣缸行程
薄型帶導桿氣缸	M	滑動軸承	12?	12mm	40?	40mm	參見標準行程表
	M	滑動軸承	16?	16mm	50?	50mm
	L	直線軸承	20?	20mm	63?	63mm
			25?	25mm	80?	80mm
			32?	32mm	?	?

[注]磁性開關請參照P173

行程/磁性開關選擇

缸徑	標準行程	磁性開關
12,16	10,20,30,40,50,75,100,125,150,175,200,250	JEL-07R JEL-07D
20,25	20,30,40,50,75,100,125,150,175,200,250,300,350,400
32~80	25,50,75,100,125,150,175,200,250,300,350,400

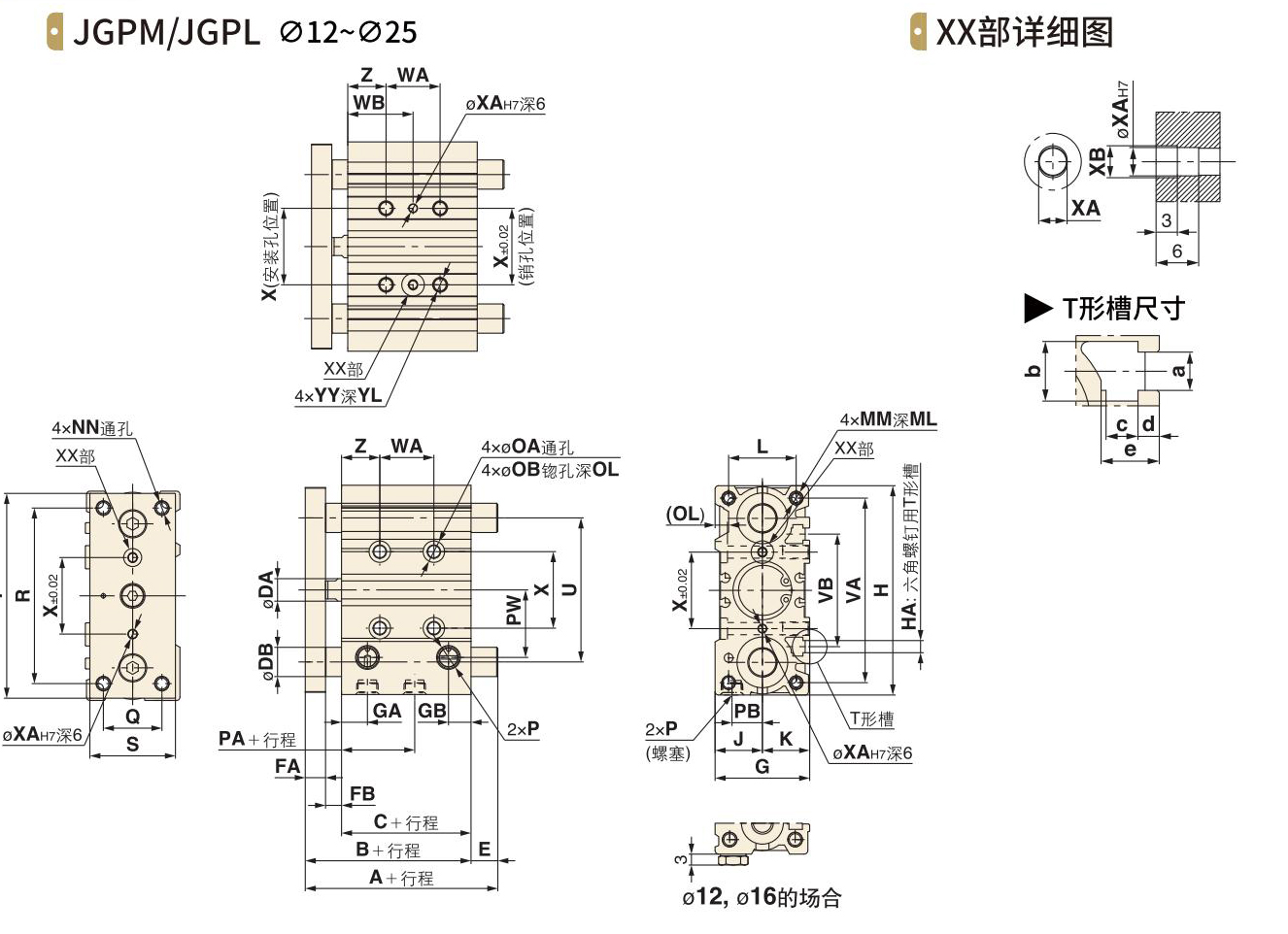

外形尺寸

缸徑	a	b	C	d	e
12	4.4	7.4	3.7	2	6.2
16	4.4	7.4	3.7	2.5	6.7
20	5.4	8.4	4.5	2.8	7.8
25	5.4	8.4	4.5	3	8.2

JGPM,JGPL共同尺寸表

缸徑	標準行程	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA
12	10,20,30,40,50,75,100,125,150,175,200,250	42	29	6	7	6	26	10	7	58	M4	13	13	18	M4×0.7	10	M4×0.7	4.3	8	4.5	M5×0.8	13
16	10,20,30,40,50,75,100,125,150,175,200,250	46	33	8	7	6	30	10.5	7.5	64	M4	15	13	22	M5×0.8	12	M5×0.8	4.3	8	4.5	M5×0.8	14.5
20	20,30,40,50,75,100,125,150,175,200,250,300,350,400	53	37	10	8	8	36	11.5	9	83	M5	18	18	24	M5×0.8	13	M5×0.8	5.4	9.5	5.5	Rc1/8	13.5
25	20,30,40,50,75,100,125,150,175,200,250,300,350,400	53.5	37.5	12	9	7	42	11.5	10	93	M5	21	21	30	M6×1.0	15	M6×1.0	5.4	9.5	5.5	Rc1/8	12.5

缸徑 (mm)	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	YY	YL	Z
缸徑 (mm)	PB	PW	Q	R	S	T	U	VA	VB	30st以下	30st以上 100st以下	100st以上 200st以下	200st以上 300st以下	300st以上	30st以下	30st 以上 100st以下	100st以上 200st以下	00st以上 300st以下	300st以上	X	XA	XB	YY	YL	Z
12	8	18	14	48	22	56	41	50	37	20	40	110	200	-	15	25	60	105	-	23	?3	3.5	M5×0.8	10	5
16	10	19	16	54	25	62	46	56	38	24	44	110	200	-	17	27	60	105	-	24	?3	3.5	M5×0.8	10	5
20	10.5	25	18	70	30	81	54	72	44	24	44	120	200	300	29	39	77	117	167	28	?3	3.5	M6×1.0	12	17
25	13.5	30	26	78	38	91	64	82	50	24	44	120	200	300	29	39	77	117	167	34	?4	4.5	M6×1.0	12	17

JGPM(滑動軸承)/A,DB,E尺寸

缸徑mm	A				DB	E
缸徑mm	50st以下	50st以上 100st以下	100st以上 200st以下	200st以上	DB	50st以下	50st以上? 100st以下	100st以上 200st以下	200st以上
12	42	60.5	82.5	82.5	8	0	18.5	40.5	40.5
16	46	64.5	92.5	92.5	10	0	18.5	46.5	46.5
20	53	77.5	77.5	110	12	0	24.5	24.5	57
25	53.5	77.5	77.5	109.5	16	0	24	24	56

JGPL(球軸承) /A,DB,E尺寸

缸徑	A				DB	E
缸徑	50st以下	50st以上 100st以下	100st以上 200st以下	200st以上	DB	50st以下	50st以上 100st以下	100st以上 200st以下	200st以上
12	43	55	84.5	84.5	6	1	13	42.5	42.5
16	49	65	94.5	94.5	8	3	19	48.5	48.5
20	59	76	100	117.5	10	6	23	47	64.5
25	65.5	81.5	100.5	117.5	13	12	28	47	64

外形尺寸

缸徑	a	b	C	d	e
12	6.4	10.5	5.5	3.5	9.5
16	6.4	10.5	5.5	4	11
20	8.4	13.5	7.5	4.5	13.5
25	11	17.8	10	7	18.5

JGPM，JGPL共同尺寸表

缸徑	標準行程	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA
32	25,50,75,100,125,150,175,200,250,300,350,400	59.5	37.5	16	10	12	48	12	9	112	M6	24	24	34	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	6.5
40		66	44	16	10	12	54	15	12	120	M6	27	27	40	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	13
50		72	44	20	12	16	64	15	12	148	M8	32	32	46	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	9
63		77	49	20	12	16	78	15.5	13.5	162	M10	39	39	58	M10×1.5	22	M10×1.5	8.6	-	9	Rc1/4	13

缸徑	PB	PW	Q	R	S	?T	U	VA	VB	WA					WB					X	XA	XB	YY	YL	Z
缸徑	PB	PW	Q	R	S	?T	U	VA	VB	25st以下	25st以上 1005t以下?	以上100st 以下200st	?200st以上? ?300st以下	?300st以上	25st以下	25st以上? 100st以下	100st以上 200St以下	?200st 以上 300st以下	?300st以上	X	XA	XB	YY	YL	Z
32	16	35.5	30	96	44	110	78	98	63	24	48	124	200	300	33	83	83	121	171	42	4	4.5	M8×1.25	16	21
40	18	39.5	30	104	44	118	86	106	72	24	48	124	200	300	34	84	84	122	172	50	4	4.5	M8×1.25	16	22
50	21.5	47	40	130	60	146	110	130	92	24	48	124	200	300	36	86	86	124	174	66	5	6	M10×1.5	20	24
63	28	58	50	130	70	158	124	142	110	28	52	128	200	300	38	88	88	124	174	80	5	6	M10×1.5	20	24

JGPM(滑動軸承)/A,DB,E尺寸

缸徑 (mm)	A			DB	E
缸徑 (mm)	50st以下	50st以上? 200st以下	200st以上?	DB	50st以下	50st以上 200st以下	200st以上?
32	75	93.5	129.5	20	15.5	34	70
40	75	93.5	129.5	20	9	27.5	63.5
50	88.5	109.5	150.5	25	16.5	37.5	78.5
63	88.5	109.5	150.5	25	11.5	32.5	73.5

JGPL(球軸承) /A,DB,E尺寸

缸徑	XC	XL
32	3	6
40	3	6
50	4	8
63	4	8

外形尺寸

缸徑	a	b	C	d	e
80	13.3	20.3	12	8	22.5

JGPM,JGPL共同尺寸表

缸徑	標準行程	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	JA	JB	JC	K	L	MM	ML	NN	OA	OB
80	25,50,75,100,125,150,175,200,250,300,350,400	96.5	56.5	25	16	24	91.5	19	16.5	14.5	202	M12	45.5	38	7.5	15	46	54	M12×1.75	25	M12×1.75	10.6	17.5

缸徑	PB	PW	Q	R	S	T	U	VA	VB	OL	P	PA	WA					WB					X	YL	Z	YY
													30st以下	30st以上 100st以下	100st以上 200st以下	200st以上 300st以下	300st以上	30st以下	30st以上 100st以下	100st以上 200st以下	200st以上 300st以下	300st以上
80	25.5	74	52	174	75	198	156	180	140	3	Rc3/8	14.5	28	52	128	200	300	42	54	92	128	178	100	24	28	M12x1.75

JGPM(滑動軸承) /A,DB,E尺寸

缸徑	A			DB	E
缸徑	50st以下	50st以上 200st以下	200st以上	DB	50st以下	50st以上 200st以下	200st以上
80	104.5	131.5	180.5	30	8	35	84
