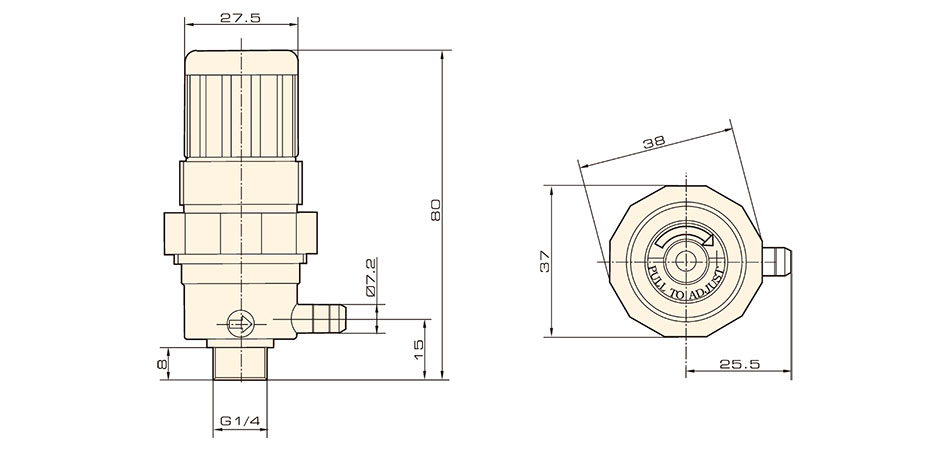

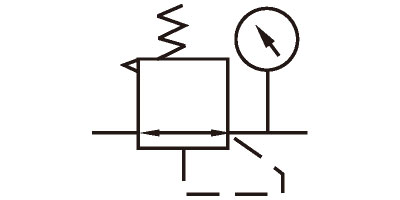

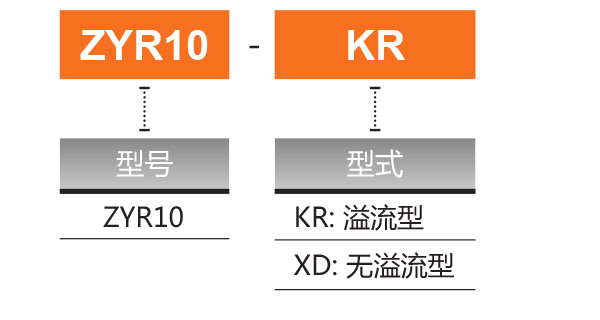

型 號

ZYR10

公稱通徑

4mm

工作介質

壓縮氧氣

工作壓力范圍

0 ~ 0.08 MPa

介質溫度

5 ~ +60 ℃

環境溫度

5 ~ +60 ℃z

接口口徑

G14"

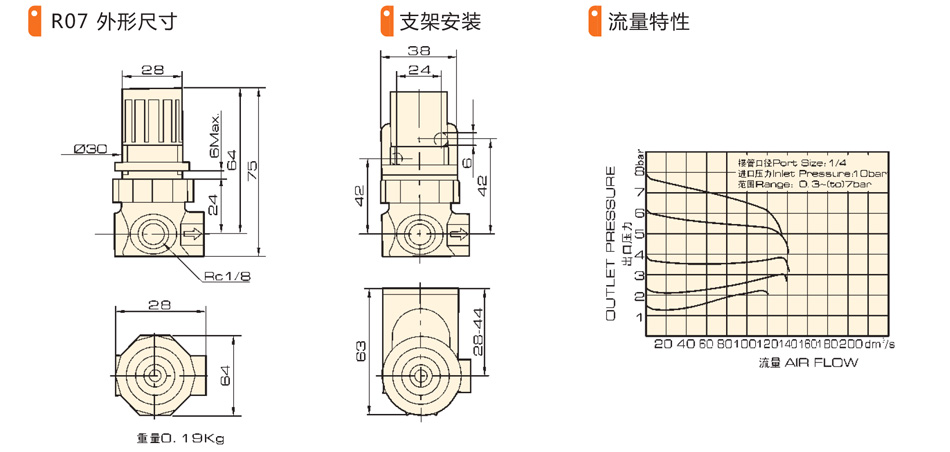

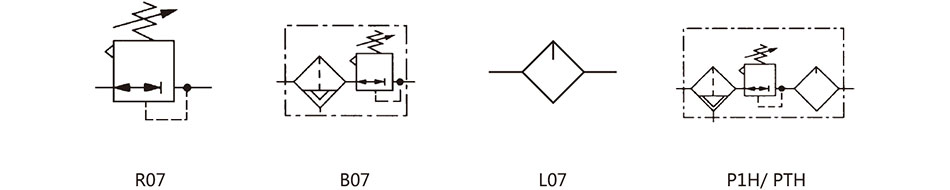

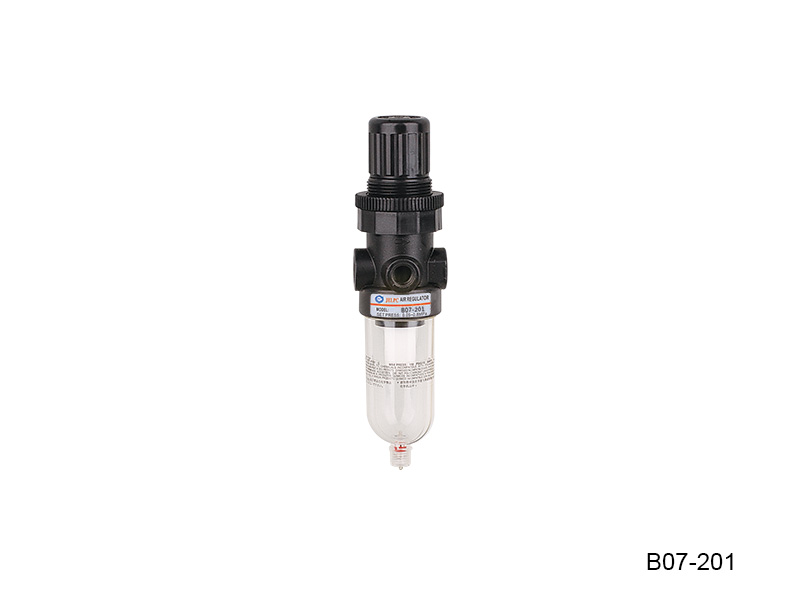

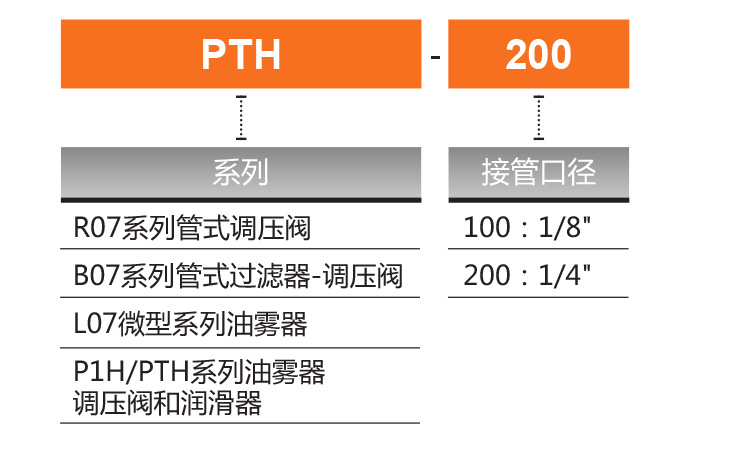

型 號

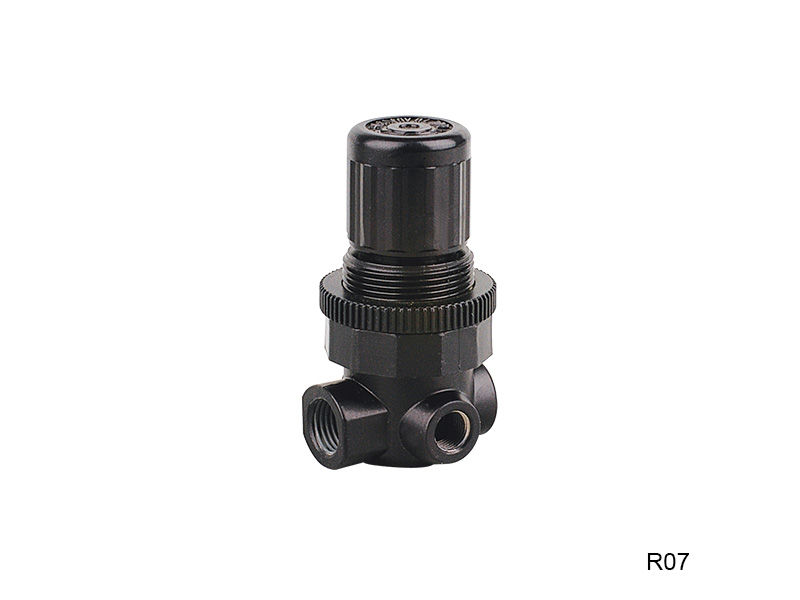

R07

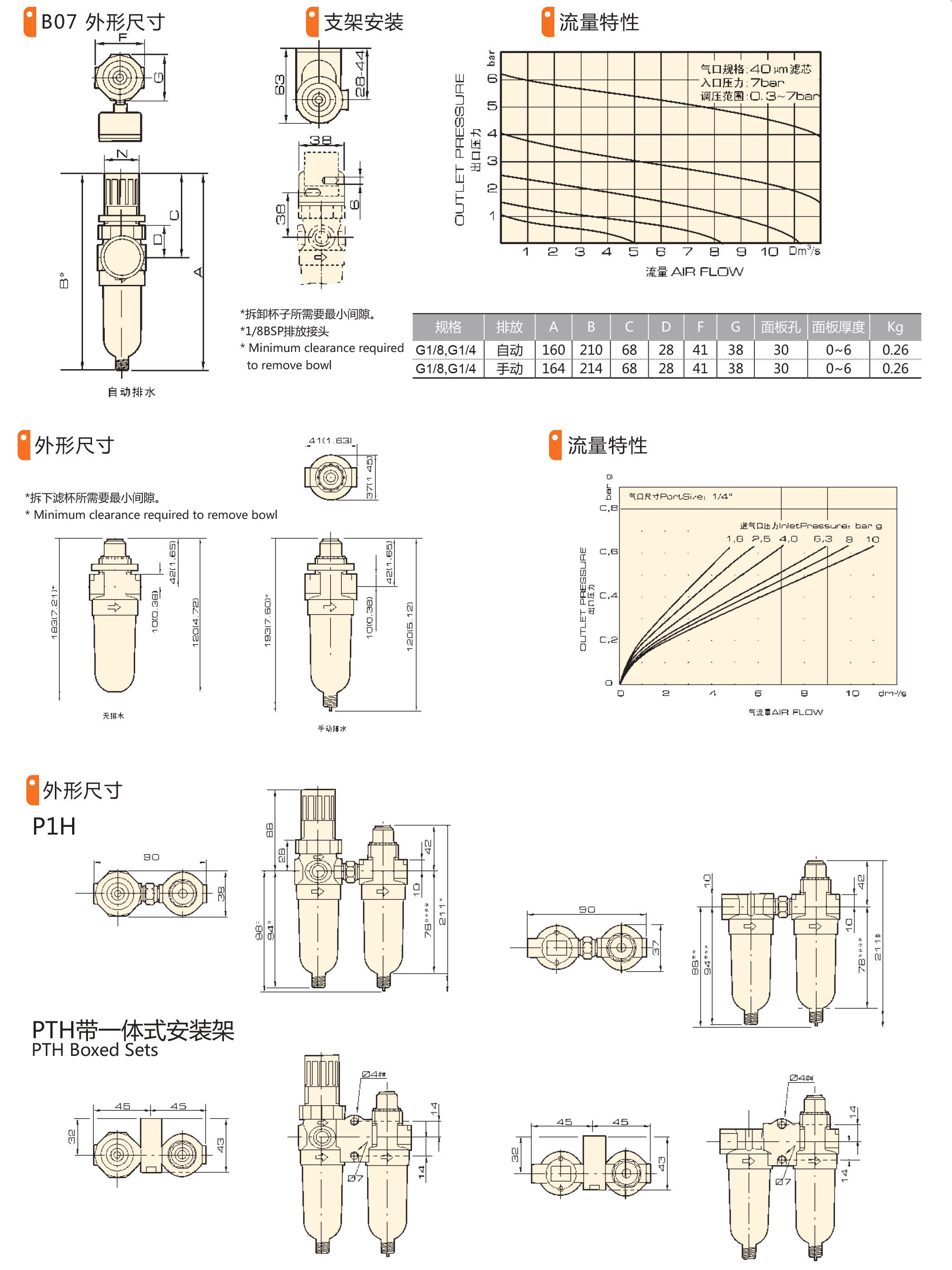

B07

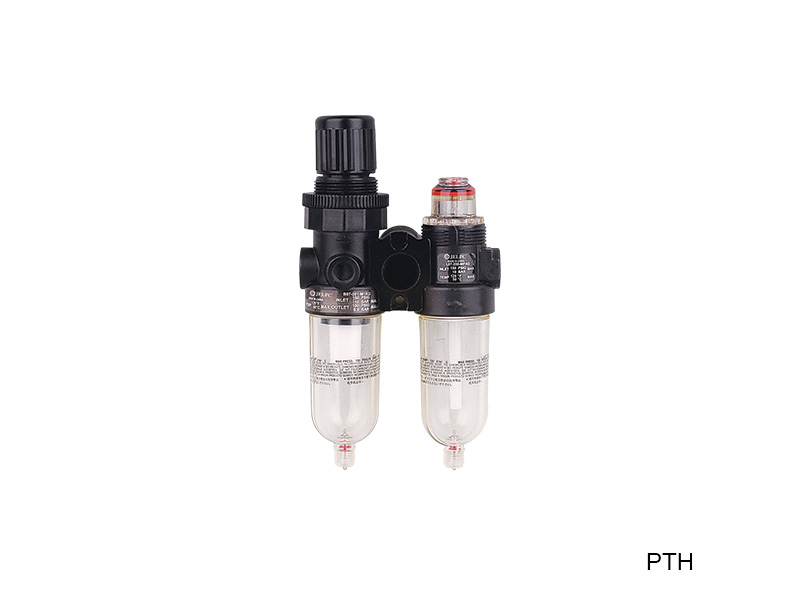

P1H/PTH

介質

壓縮空氣

進口壓力

0~10 bar

透明杯: 6.3 bar

0~10 bar

壓力表接口

Rcl/8

工作環境溫度

-20~50 ℃

透明杯: -20~50℃

-

本體材質

鋁合金

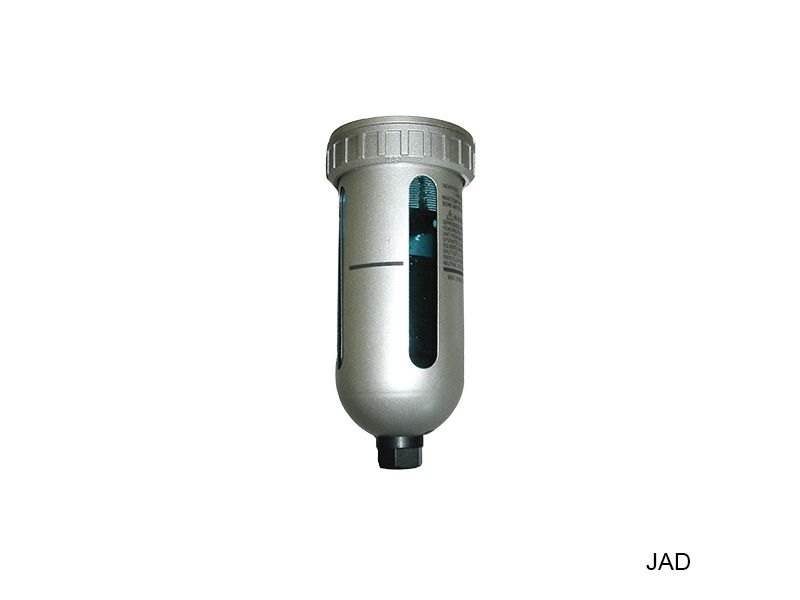

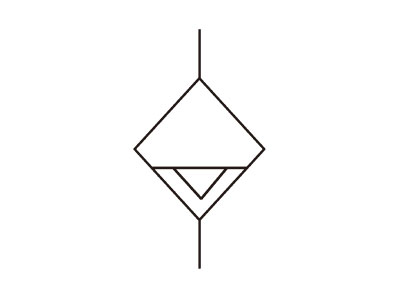

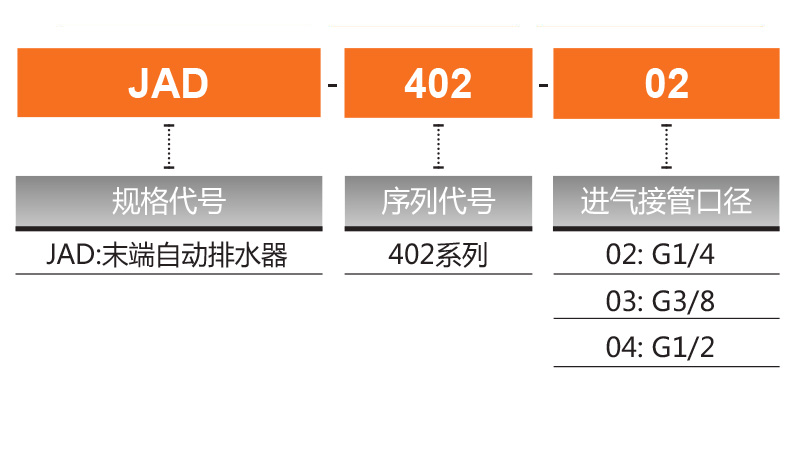

型 號

JAD402-02

JAD402-03

JAD402-04

工作介質

空氣

進氣接管口徑

G1/4

G3/8

G1/2

出氣接管口徑

G1/4

G1/4

G3/8

保證耐壓力

1.5 MPa

最高使用壓力

1.0 MPa

使用溫度范圍

5~60 ℃

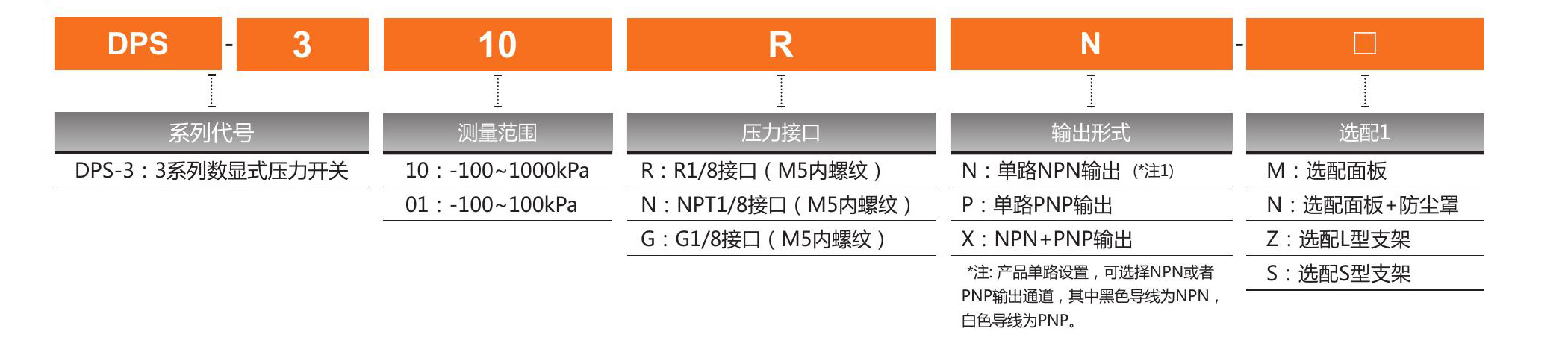

型 號

DPS-301(混合壓)

DPS-310(Positive pressure)

壓力測量

測量范圍

-100~100kPa

-0.100~1.000MPa

設定范圍

-100~100kPa

0.000~1.000MPa

耐壓

500kPa

1.500MPa

壓力形式

不可燃、非腐蝕性氣體，表壓測量

測量精度

≤ ±2%F. S. ( 環境溫度 25℃ )

溫度誤差

≤ ±3%F. S. ( 溫度范圍 0~50℃ )

測量模式

單點模式

遲滯模式

窗口模式

壓力接口

外螺紋 R1/8、NPT1/8、G1/8 可選，內螺紋 M5

壓力 顯示

基本描述

LCD 顯示，4 位測量數量，單位顯示，輸出狀態顯示

顯示模式

可調背光，共 4 組顯示模式

輸入電源

電壓范圍

12~24VDC±10%

消耗功率

40mA Max（無負載）

輸出信號

晶體管輸出

NPN 集電極開路輸出輸出電流：80mA Max內部壓降：≤ 1V

PNP 集電極開路輸出輸出電流：80mA Max內部壓降：≤ 1V

反應時間

可調： 2.5ms, 20ms, 100ms, 500ms, 1000ms, 2000ms

短路保護

有

耐環境

IP 等級

IP40

環境溫度

使用環境溫度：0~50℃ , 保存環境溫度：-20~60℃

環境濕度

使用環境濕度：35~80%RH

絕緣電壓

絕緣電阻

≥ 50MΩ (500VDC)

耐沖擊

最大 100m/s 2 ，3 軸 6 方向各 3 次

耐振動

振輻 1.5mm，10HZ~500HZ，3 軸各 2 小時
