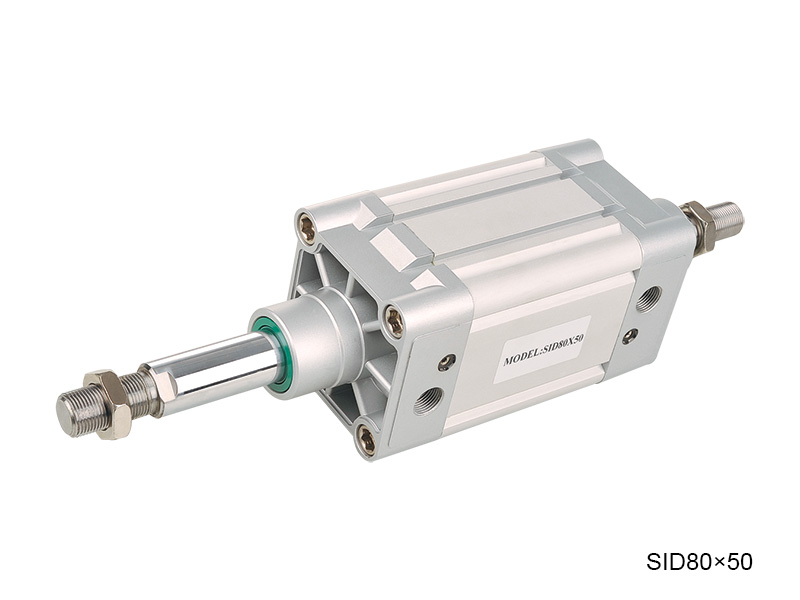

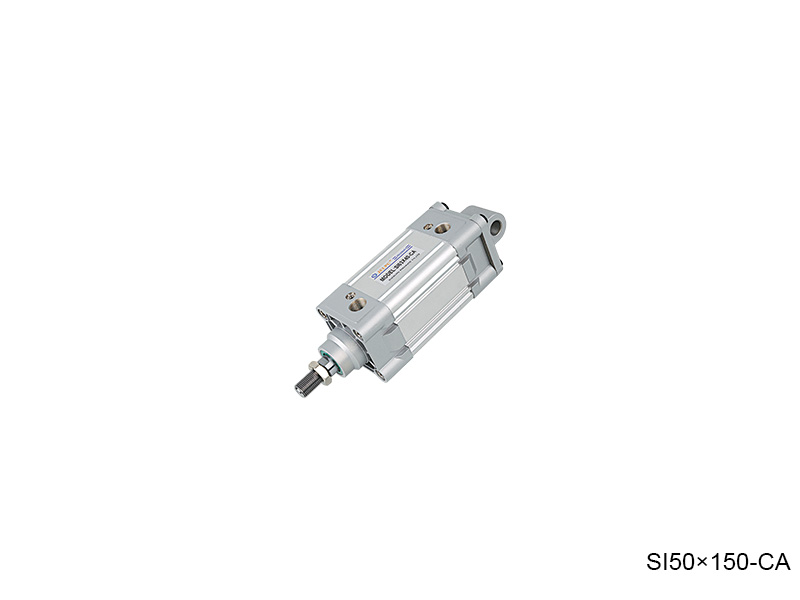

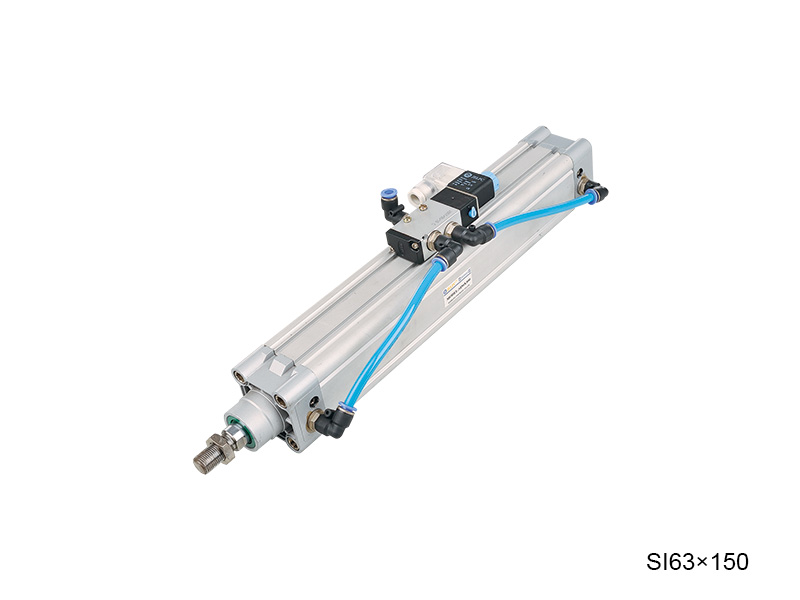

SI系列標準氣缸 ( ISO15552)

查看: 6,096

聯系我們 PDF-下載

產品參數
產品尺寸

性能特點

1. 氣缸符合ISO15552標準氣缸。

2. 活塞密封采用兩個NBR+PA材質Y型單向密封結構，有補償功能，壽命長，啟動壓力低。

3. 軸封材料選用了PU材質，PU材質具有強度高、韌性好、耐磨、耐油、耐老化等特性。

4. 活塞桿材質采用45#鋼表面鍍硬鉻研磨棒，粗糙度Ra＜0.4具有很好的耐磨和防銹性能。

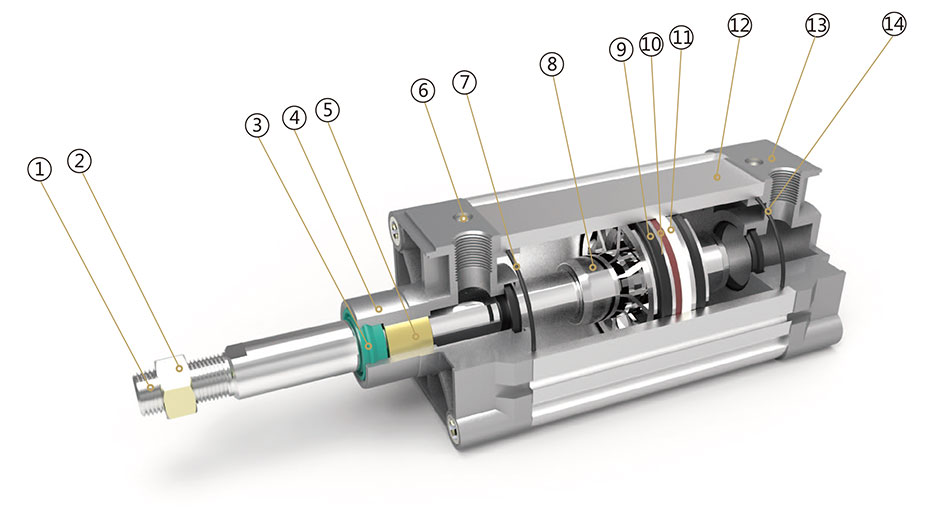

內部結構圖

零件表

編號	名稱	編號	名稱
1	活塞桿	8	活塞
2	六角螺母	9	Y型圈
3	軸心密封件	10	磁鐵
4	前蓋	11	耐磨環
5	銅套	12	缸筒
6	節流針	13	后蓋
7	緩沖密封圈	14	O型圈

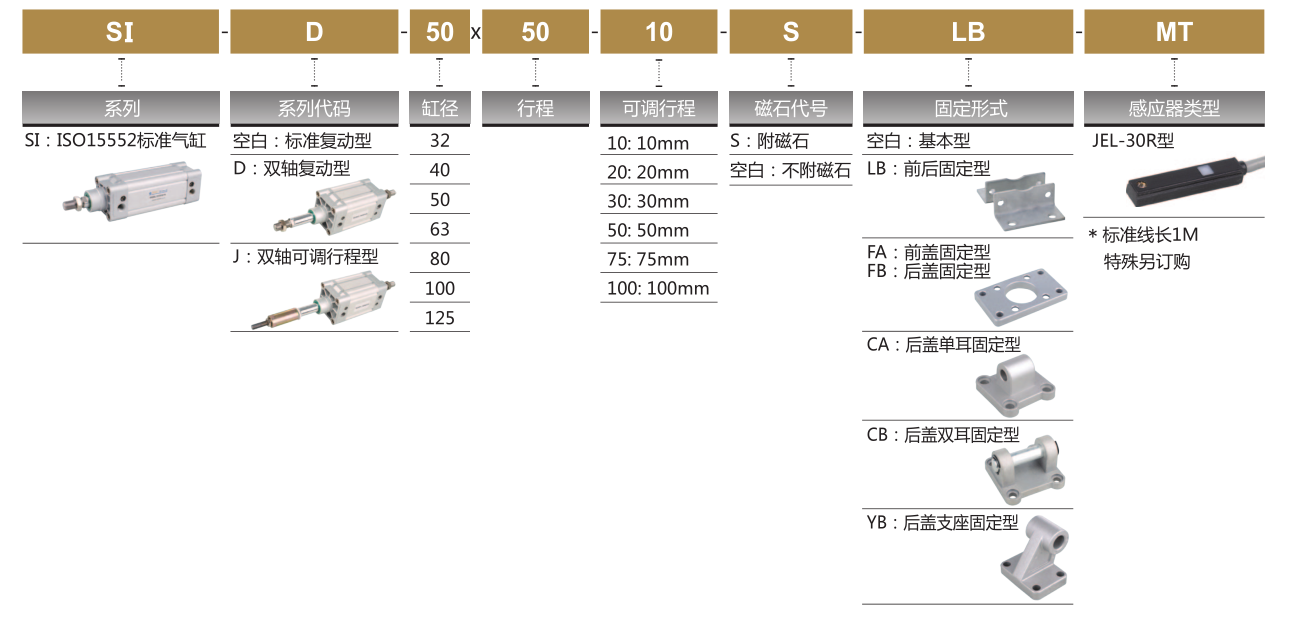

訂購碼

規格參數

內徑	32	40	50	63	80	100	125
動作形式	復動型
工作介質	空氣
固定型式	基本型 FA型 FB型 CA型 CB型 LB型 YB型
使用壓力范圍	1～9.0 Kgf/cm2
保證耐壓力	13.5 Kgf/cm2
使用溫度范圍	-20～80℃
使用速度范圍	50～800mm/s
緩沖型式	可調緩沖
緩沖行程	20 mm				26 mm
接管口徑	G1/8"	G1/4"		G3/8"		G1/2"

行程

內徑	標準行程	最大行程	容許行程
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	2000
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	2000
63	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
125	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000

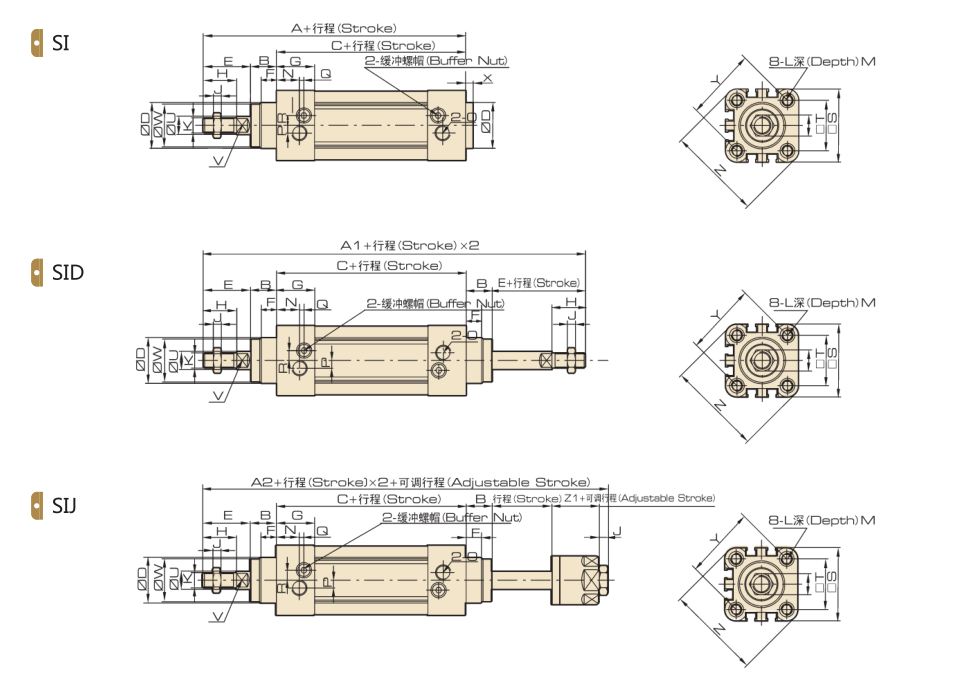

外形尺寸

尺寸表

內徑/符號	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	142	190	185	16	94	30	33	10	25	22	17	6	M10x1.25	M6
40	159	213	207	20	105	35	34	10	29 5	24	17	7	M12x125	M6
50	175	244	233	27	106	40	42 5	10	32	32	23	8	M16x1.5	M8
63	190	258	247	26	122	45	42	10	36	32	23	8	M16x1.5	M8
80	214	301	288	35	126	45	53	10	37	40	26	10	M20x1.5	M10
100	229	321	308	40	137	55	52	10	39	40	26	10	M20x1.5	M10
125	277	394	378	47	160	60	71	10	43	54	40	10	M27x2	M12

內徑/符號	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z	Z1
32	12	15	G1/8	5	3	65	45	32 5	12	10	28	4	46	58 7	21
40	12	17 5	G1/4	7	3	7	52	38	16	13	33	4	53 7	68	21
50	12	20	G1/4	7	3	9	65	46.5	20	17	38	4	65.8	84.5	23
63	12	22	G3/8	8	5	9	76	56.5	20	17	38	4	79.9	99.6	23
80	15	23	G3/8	10	5	12	94	72	25	22	43.5	4	101.8	123.8	29
100	15	26	G1/2	10	5	14	112	89	25	22	47	4	125 9	148 9	29
125	20	29	G1/2	10	5	14	134	110	32	27	53	6	156.9	179.6	40.5

SI系列標準氣缸附件 (符合 ISO15552標準)

外形尺寸

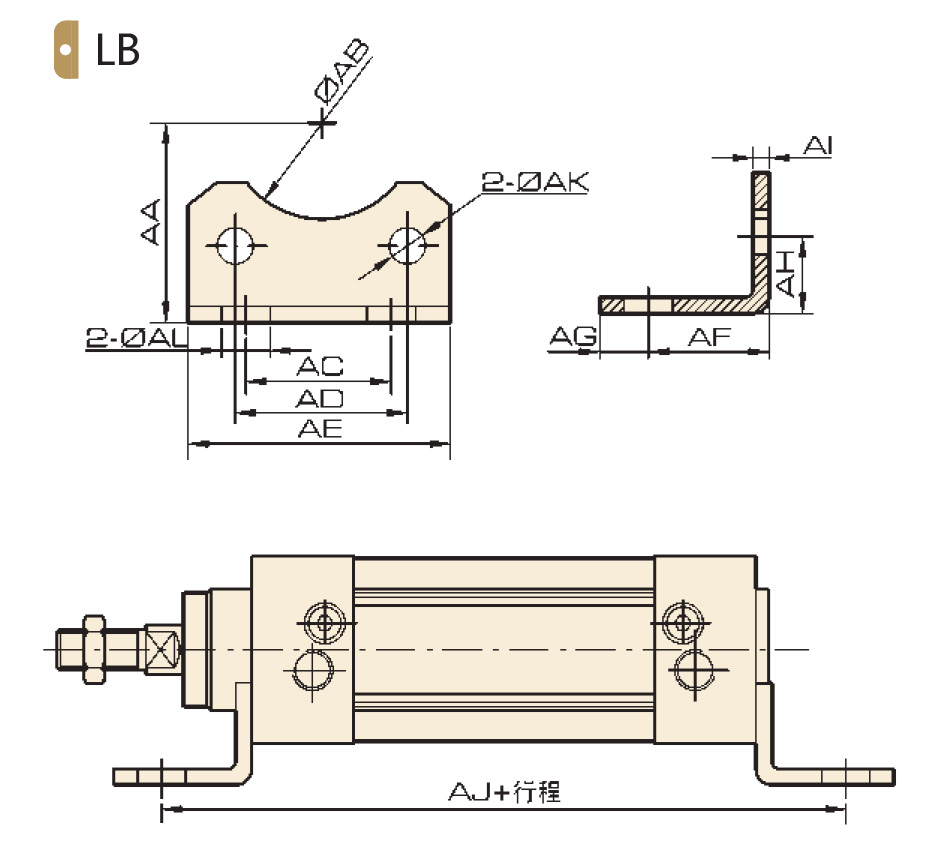

LB腳架

尺寸表

內徑/符號	32	40	50	63	80	100	125
AA	32	36	45	50	63	71	90
AB	30	35	40	45	45	55	60
AC	32	36	45	50	63	75	90
AD	32.5	38	46.5	56.5	72	89	110
AE	45	52	65	75	95	115	140
AF	24	28	32	32	41	41	45
AG	11	8	15	13	14	16	18
AH	15.8	17	21.8	21.8	27	26.5	35
AI	4	4	5	5	6	6	8
AJ	142	161	170	186	208	219	250
AK	7	7	9	9	11	11	12.5
AL	7	10	10	10	12	14.5	16.5

外形尺寸

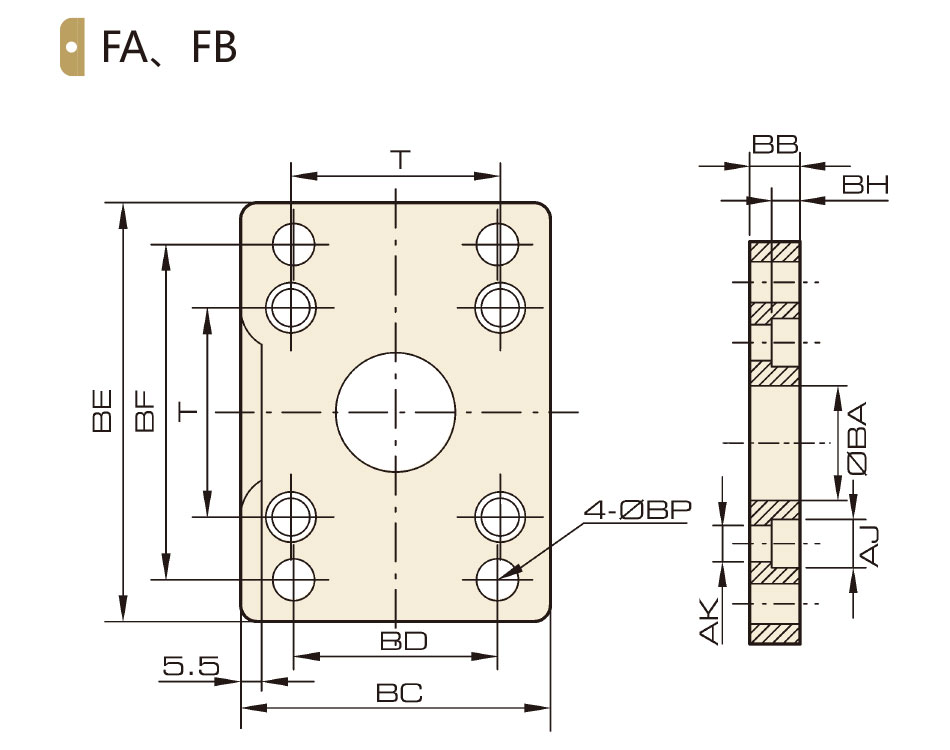

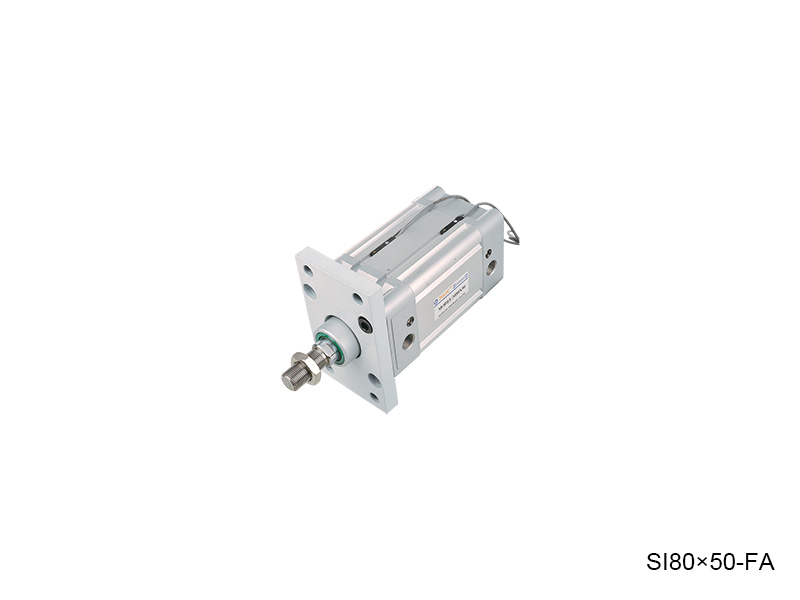

FA、FB法蘭

尺寸表

內徑/符號	32	40	50	63	80	100	125
BA	30.3	35.3	40.3	45.3	45.3	55 3	60.3
BB	10	10	12	12	16	16	20
BC	45	52	65	76	94	112	140
BD	32	36	45	50	63	75	90
BE	80	90	110	120	150	175	224
BF	64	72	90	100	126	150	180
BH	6.5	6.5	8.5	8.5	10 5	10 5	15
AJ	10.5	10.5	13.5	13.5	16.5	16.5	19
AK	6.5	6.5	8.5	8.5	10.5	10.5	12.5
BP	7	9	9	9	12	14	16
T	32.5	38	46.5	56.5	72	89	110

外形尺寸

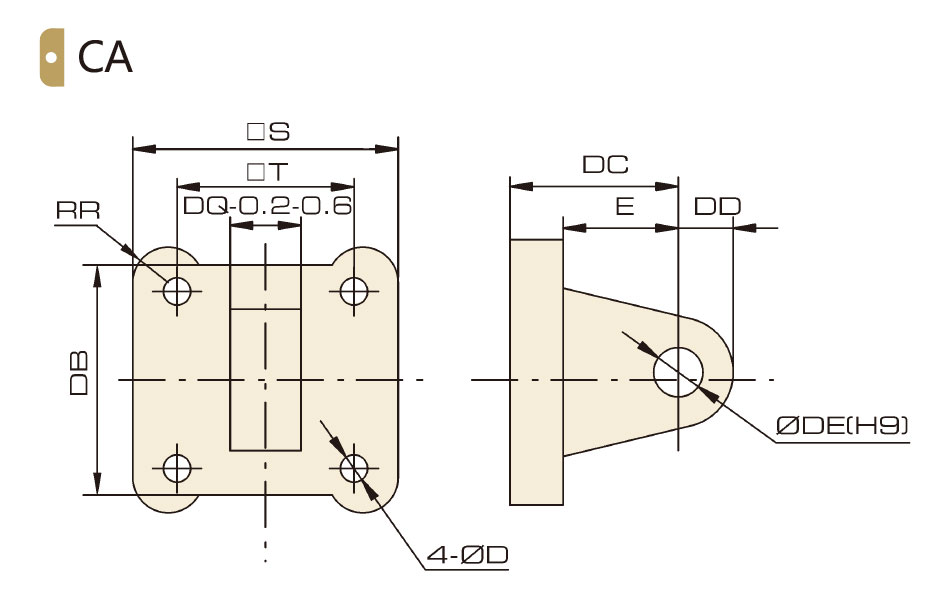

CA單耳環

尺寸表

內徑/符號	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
RR	6.5	6.5	9	9.5	11	11.5	12
DB	34	41	54	65	83	101	123
DC	22	25	27	32	36	41	50
DD	10	11	13	16	16	20	25
DE	10	12	12	16	16	20	25
DQ	26	28	32	40	50	60	70
D	6.5	6.5	8.5	8.5	10 5	10 5	12.5
E	14	17	17	22	24	25	30

外形尺寸

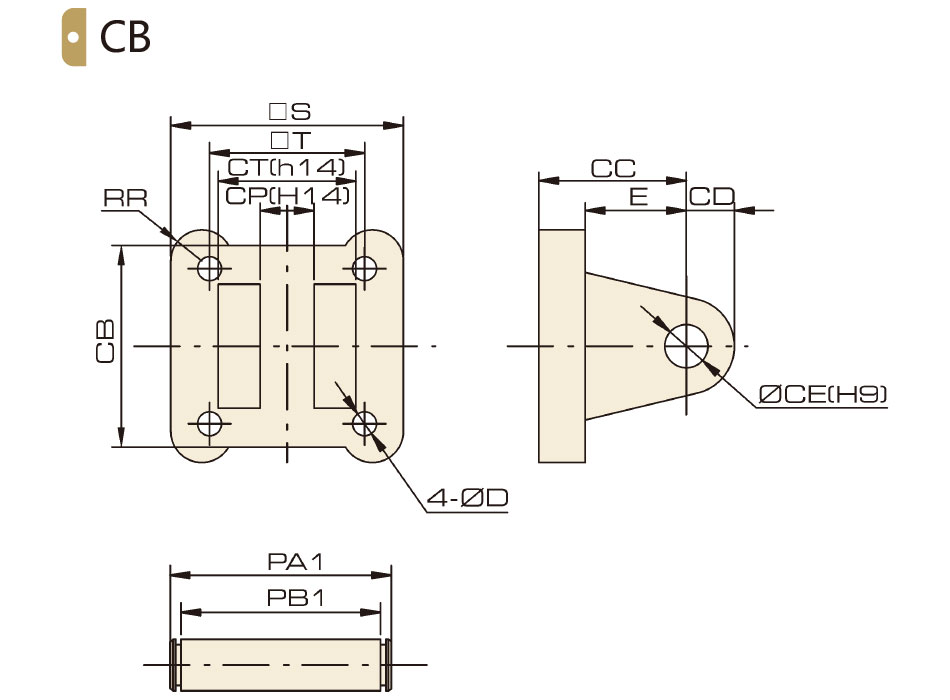

CB雙耳環

尺寸表

內徑/符號	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30
RR	6.5	6.5	9	9.5	11	11.5	12
CB	34	41	54	65	83	101	123
CC	22	25	27	32	36	41	50
CD	10	11	13	16	46	20	25
CE	10	12	12	16	16	20	25
CP	26	28	32	40	50	60	70
CT	45	52	60	70	90	110	120
PA1	53	60	68	78	100	120	130
PB1	46.5	53.5	61.5	71.5	91.5	111.5	121.5

外形尺寸

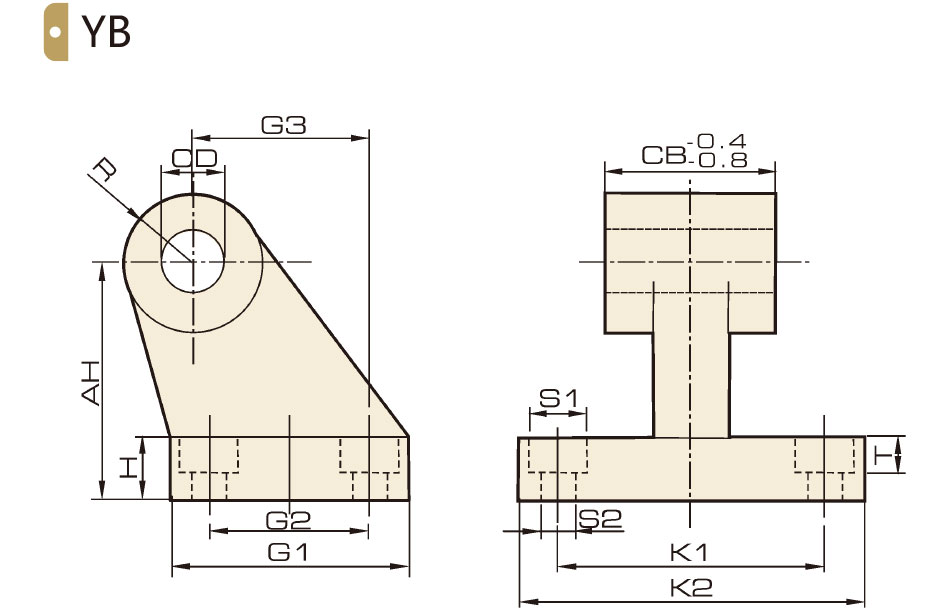

YB支座

尺寸表

內徑/符號	32	40	50	63	80	100	125
AH	32	36	45	50	63	71	90
H	8	10	12	12	14	15	20
CD	10	12	12	16	16	20	25
G1	31	35	45	50	60	70	90
G2	18	22	30	35	40	50	60
G3	21	24	33	37	47	55	70
CB	26	28	32	40	50	60	70
K1	38	41	50	52	66	76	94
K2	51	54	65	67	86	96	124
SI	11	11	14	14	17	17	20
S2	6.6	6.6	9	9	11	11	14
T	1.6	1.6	1.6	1.6	2.5	2.5	3.2
R	10	11	13	15	15	19	22.5
