標準氣缸

SC/SU系列 標準氣缸

SC/SU系列 標準氣缸

0
查看: 6,644
  • 產品參數

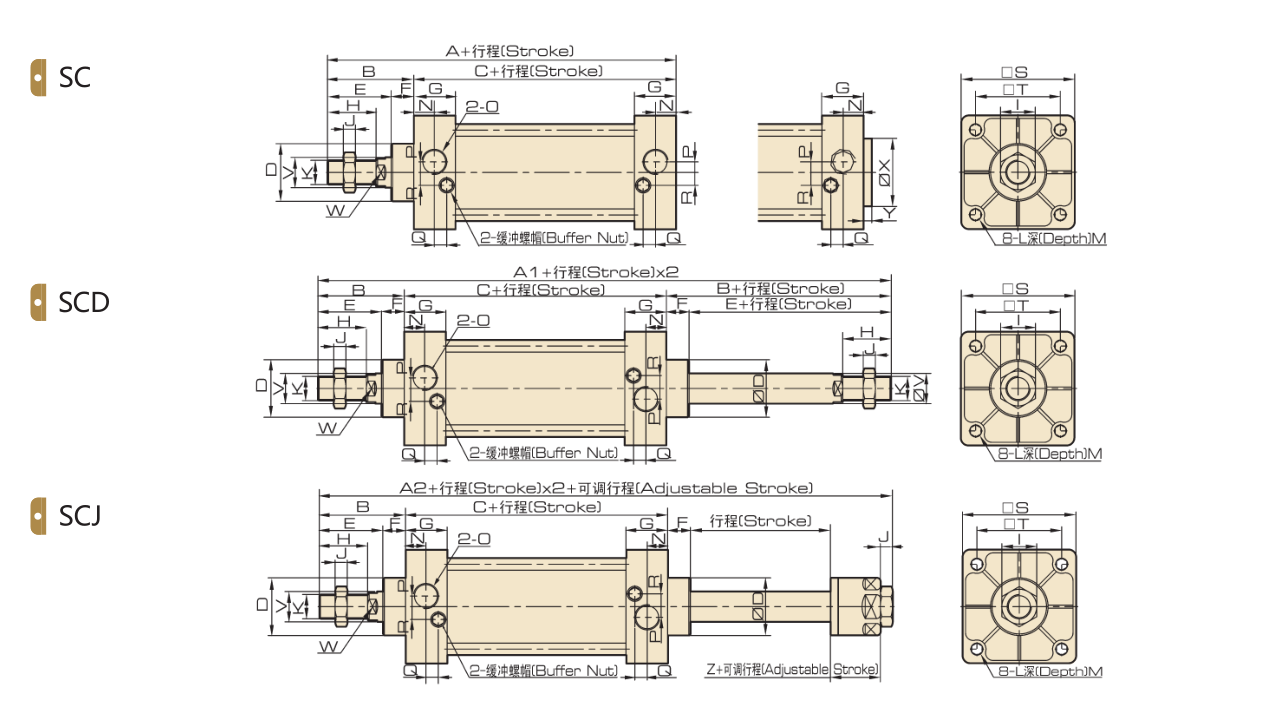

  • 產品尺寸

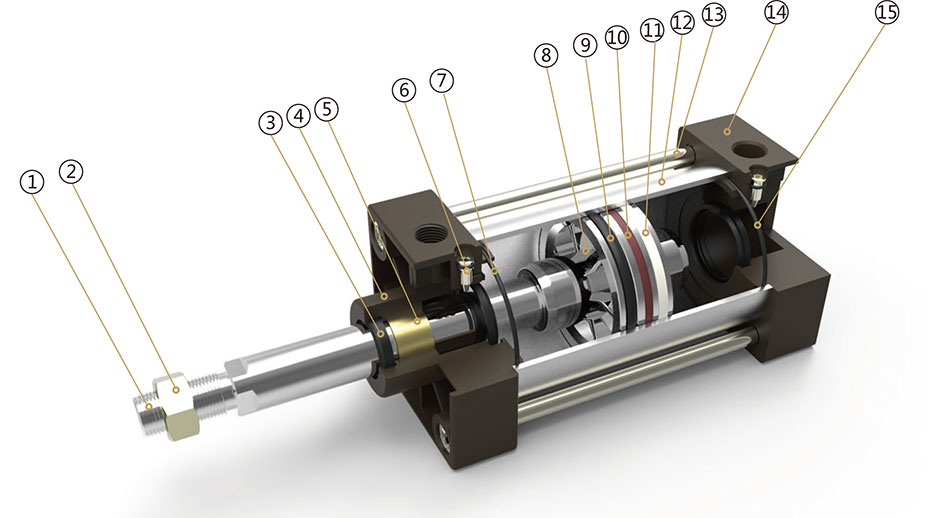

內部結構圖





零件表



編號

名稱

編號

名稱

1

活塞桿

9

活塞密封圈

2

六角螺母

10

磁鐵

3

軸心密封件

11

耐磨環

4

前蓋

12

缸筒

5

銅套

13

拉桿

6

節流針

14

后蓋

7

緩沖密封件

15

O型圈

8

活塞

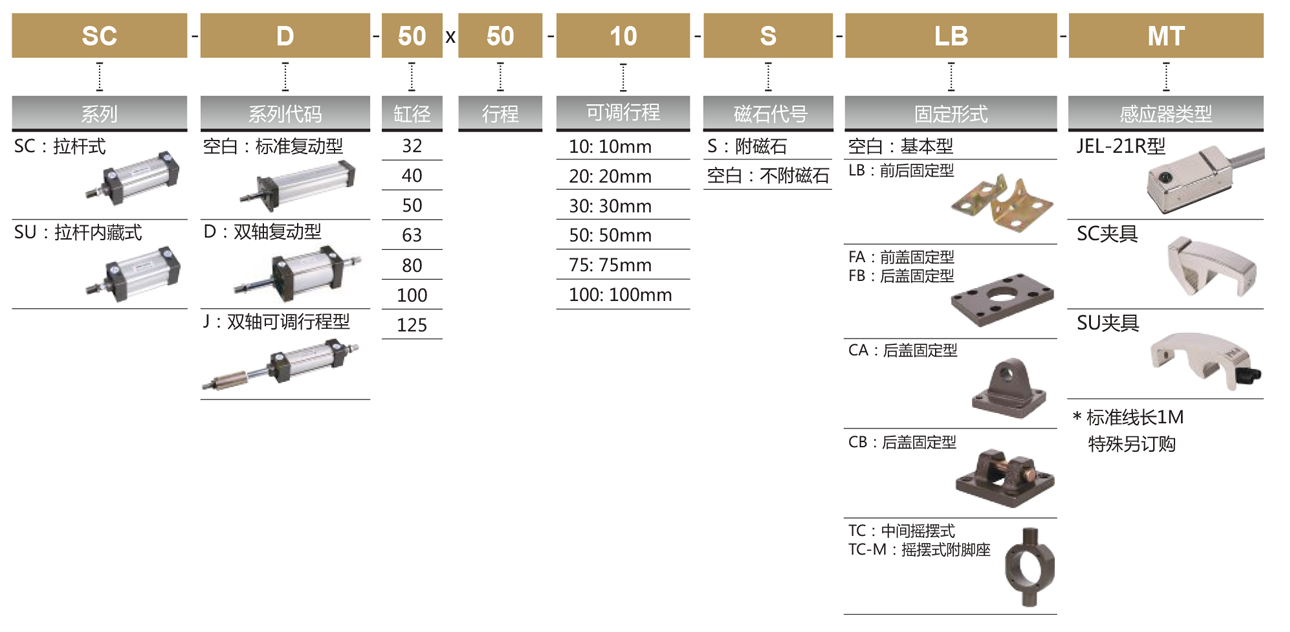

訂購碼


規格參數



內徑 (mm)

32

40

 50

63

 80 100 125

動作形式

復動型

工作介質

空 氣

*固定型式

基本型 FA型 FB型 CA型 CB型 LB型 TC型 TC-M型

使用壓力范圍

1～9.0Kgf/cm2

保證耐壓力

13.5Kgf/cm2

使用溫度范圍

-20～80℃

使用速度范圍

50～800mm/s

緩沖型式

可調緩沖

緩沖行程

20mm

26mm

接管口徑

G1/8"

G1/4"

G3/8"

 G1/2"



*SCD、SCJ的固定型式為：FA、FB、LB、TC和TC-M型。





行 程



內徑

標準行程

最大行程

容許行程

32

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500

1000

2000

40

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800

1200

2000

50

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1200

2000

63

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000

80

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000

100

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000

125

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000
