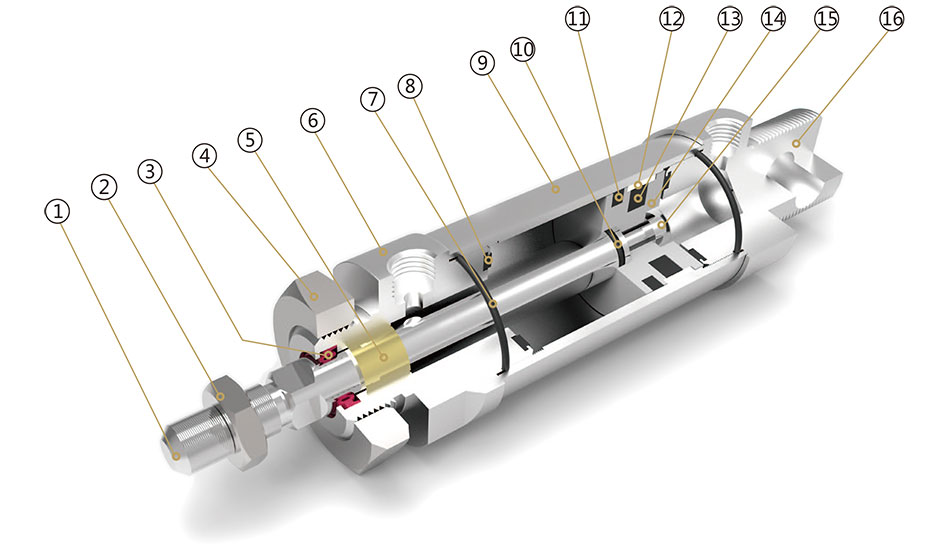

編號

名稱

編號

名稱

1

活塞桿

9

缸筒

2

六角螺母

10

O形圈

3

軸心密封圈

11

活塞密封圈

4

六角螺母

12

耐磨環

5

DU干軸承

13

磁鐵

6

前蓋

14

活塞

7

O形圈

15

內六角圓栓頭螺釘

8

防撞墊

16

后蓋

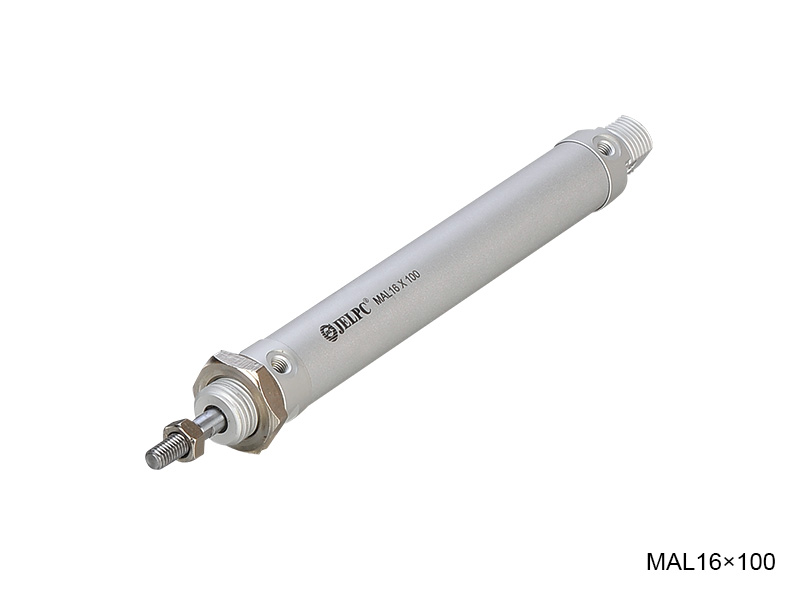

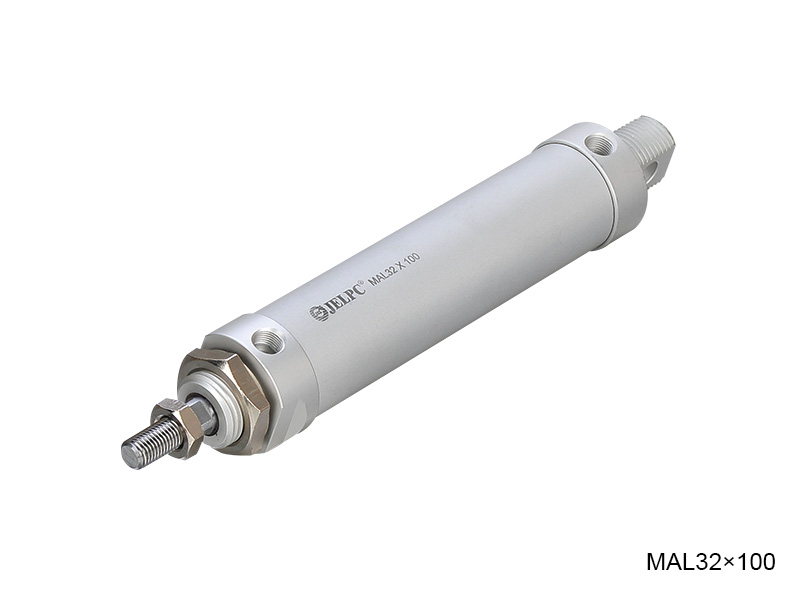

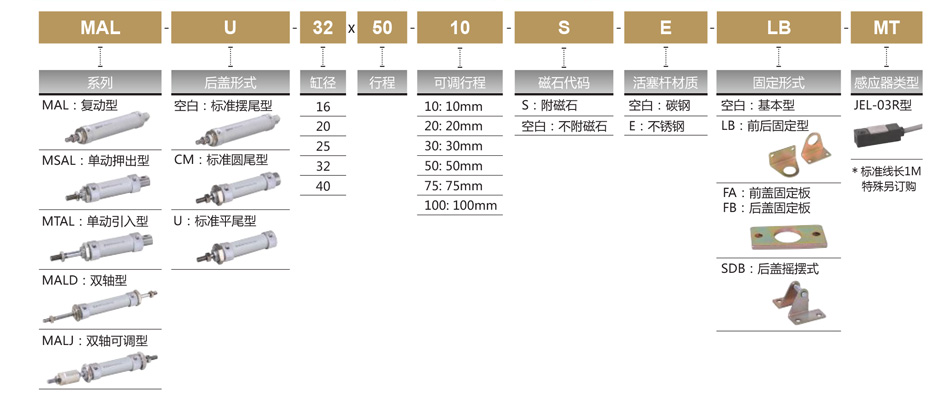

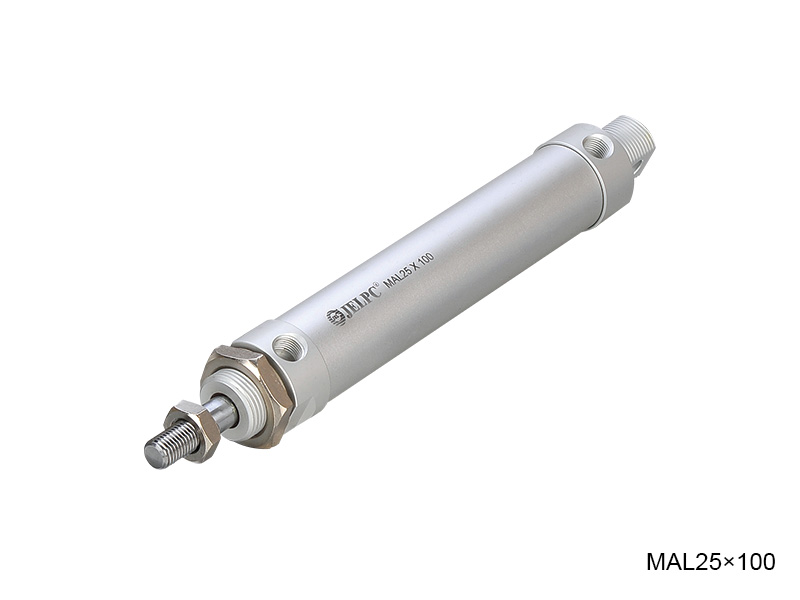

內徑 (mm)

16

20

40

動作形式

復動型或單動型

工作介質

空 氣

固定型式

基本型 LB型 FA型 FB型 SDB型

使用壓力范圍

0.1～1.0MPa

保證耐壓力

1.5 MPa

使用溫度范圍

-20～80℃

使用速度范圍

50～800mm/s

緩沖型式

墊片緩沖

接管口徑

M5×0.8

G1/8"

G1/4"

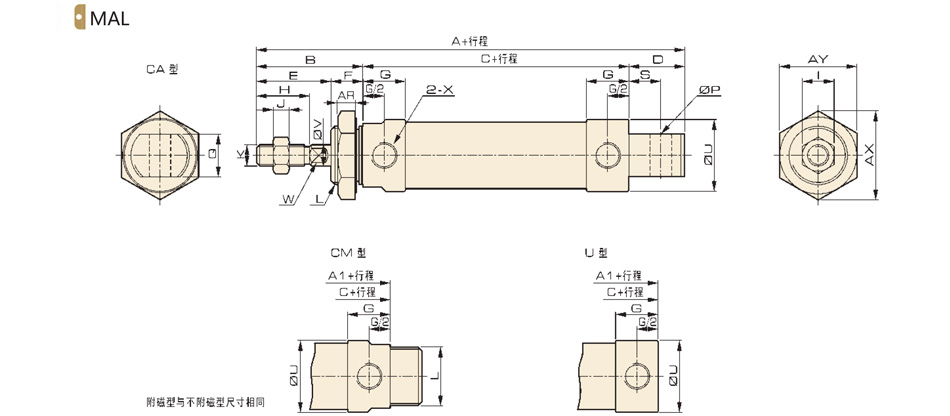

缸徑/符號

A

A1

B

C

D1

E

F

G1

H

16

105

90

38

52

15

12

24

14

11

6.5

16

10

5

M6×1l

20

131

110

40

70

21

12

28

12

16

12

20

12

6

M8×1.25

25

135

114

44

70

21

14

30

14

16

11

22

17

6

M10×1.25

32

141

114

44

70

27

14

30

14

16

11.5

22

17

6

M10×1.25

40

165

138

46

92

27

14

32

14

22

15

24

19

7

M12×1.25

缸徑/符號

L

P

Q

S

U

V

W

X

AR

AX

AY

16

M16×1.5

6

12

6

21

6

5

M5x0.8

6

27.8

24

6

20

M22×1.5

8

16

12

27

8

6

Gl/8

7

33.5

29

9

25

M22×1.5

8

16

12

32

10

8

Gl/8

7

33.5

29

9

32

M24×2

10

16

15

39.5

12

10

Gl/8

9

37

32

11.5

40

M30×2

12

20

15

47

16

14

Gl/4

9

46

40

14

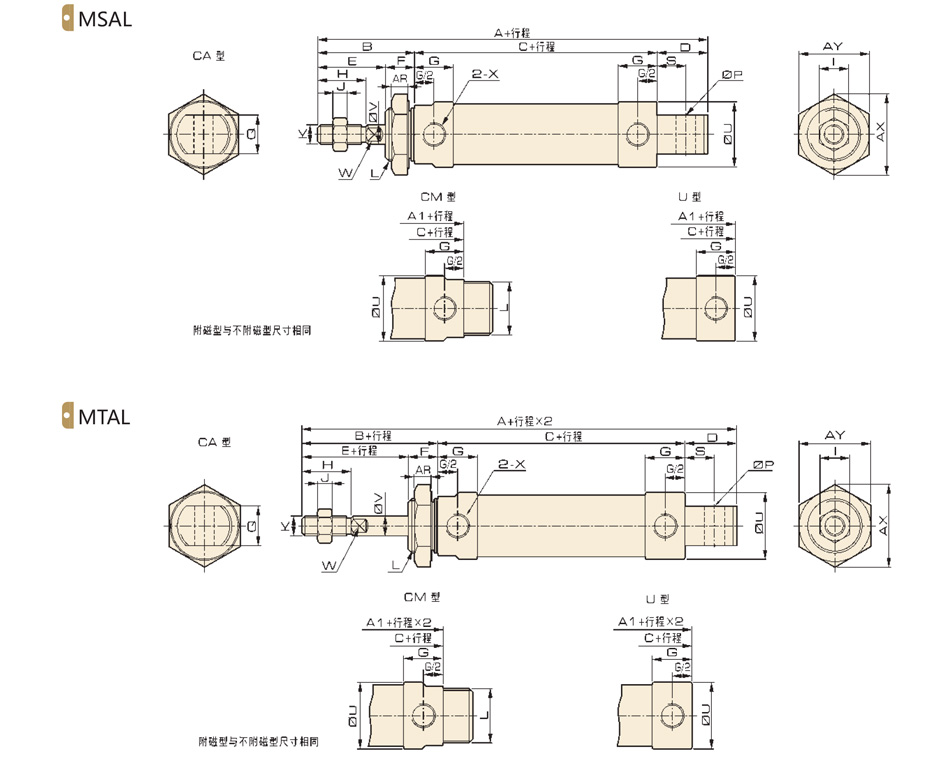

符號

A

A1

B

C

D

D1

E

F

G

缸徑/行程

0-50

50-100

100-150

0-50

50-100

100-150

0-50

50-100

100-150

16

130

155

-

115

140

-

38

77

102

-

15

12

24

14

11

20

156

181

206

135

160

185

40

95

120

145

21

12

28

12

16

25

160

185

210

139

164

189

44

95

120

145

21

14

30

14

16

32

166

191

216

139

164

189

44

95

120

145

27

14

30

14

16

40

190

215

240

163

188

213

46

117

142

167

27

14

32

14

22

缸徑/符號

H

I

S

U

V

W

X

AR

AX

16

16

10

5

M6×1

M16xl.5

6

12

6

21

6

5

M5×0.8

6

27.8

24

20

20

12

6

M8×1.25

M22xl.5

8

16

12

27

8

6

G1/8

7

33.5

29

25

22

17

6

M10×1.25

M22xl.5

8

16

12

32

10

8

G1/8

7

33.5

29

32

22

17

6

M10×1.25

M24x2

10

16

15

39.5

12

10

G/18

9

37

32

40

24

19

7

M12×1.25

M30x2

12

20

15

47

16

14

G1/4

9

46

40

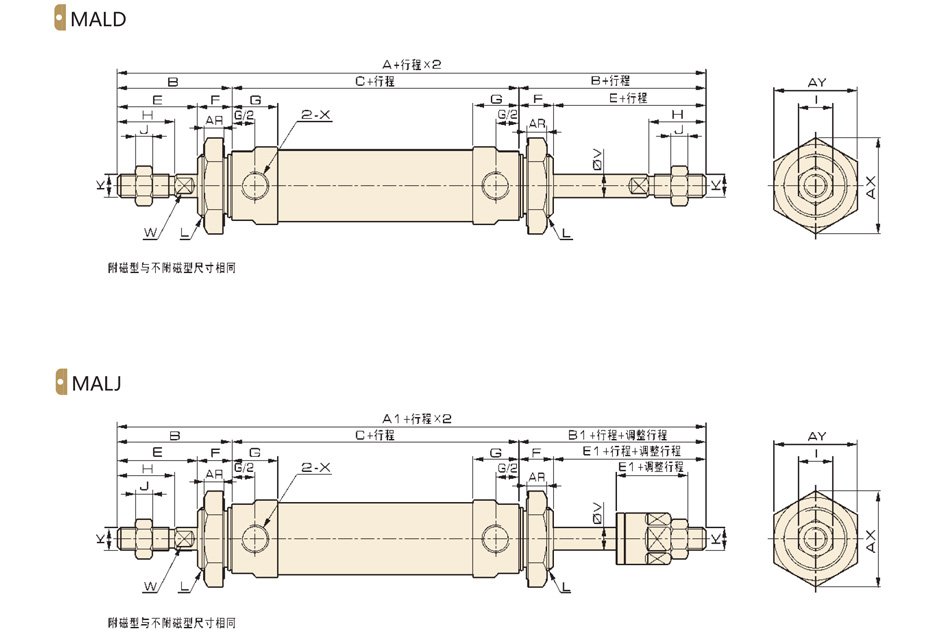

缸徑/符號

A

A1

B

B1

C

E

E1

F

G

G1

H

I

X

AR

AX

AY

Y

16

128

125

38

35

52

24

21

14

11

6.5

16

10

5

M6×1

M16×1.5

21

6

5

M5×0.8

6

27.8

24

6

20

150

147

40

37

70

28

25

12

16

12

20

12

6

M8×1.25

M22×1.5

27

8

6

G1/8

7

33.5

29

9

25

158

155

44

41

70

30

27

14

16

11

22

17

6

M10×1.25

M22×1.5

32

10

8

G1/8

7

33.5

29

9

32

158

155

44

41

70

30

27

14

16

11.5

22

17

6

M10×1.25

M24×2

39.5

12

10

G1/8

9

37

32

11.5

40

184

180

46

42

92

32

28

14

22

15

24

19

7

M12×1.25

M30×2

47

16

14

G1/4

9

46

40

14
