薄型氣缸

TADN系列

TADN系列

導桿氣缸

0
查看: 2,056
  • 產品參數

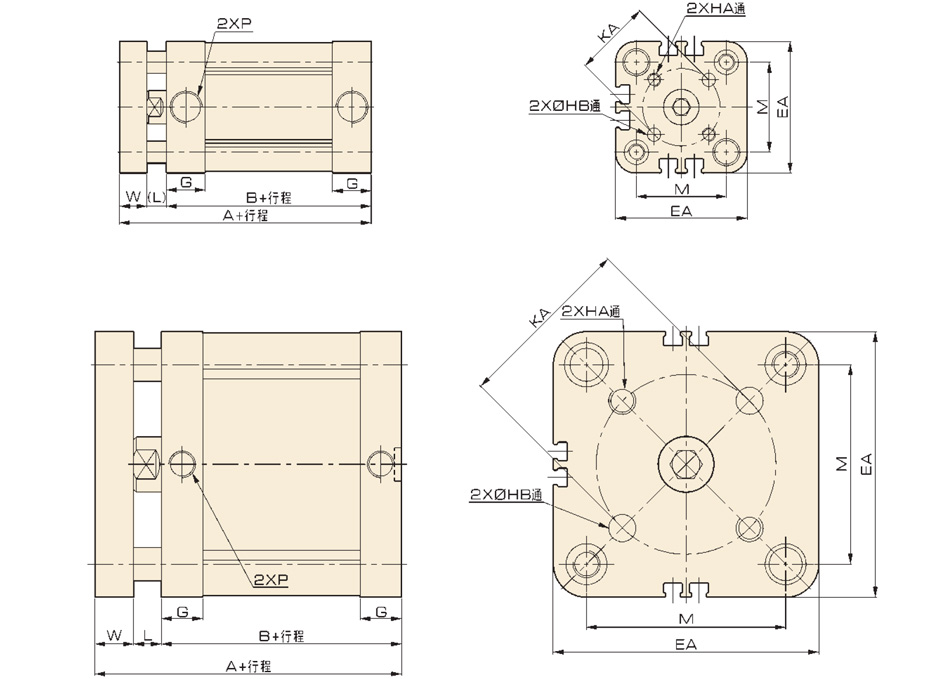

  • 產品尺寸

性能特點



1. TAND系列緊湊型氣缸符合ISO 21287標準。

2. TAND系列結構緊湊、派生型品種豐富、應用范圍廣。

3. 兩端都放置有橡膠防撞墊，可以吸收高速運動和機器循環的剩余能量減少噪音。

4. 每種安裝形式都具有大量安裝附件，因此安裝簡單。

5. 雙邊各有兩個倒桿定位，增強側向負載能力，運行更平穩。

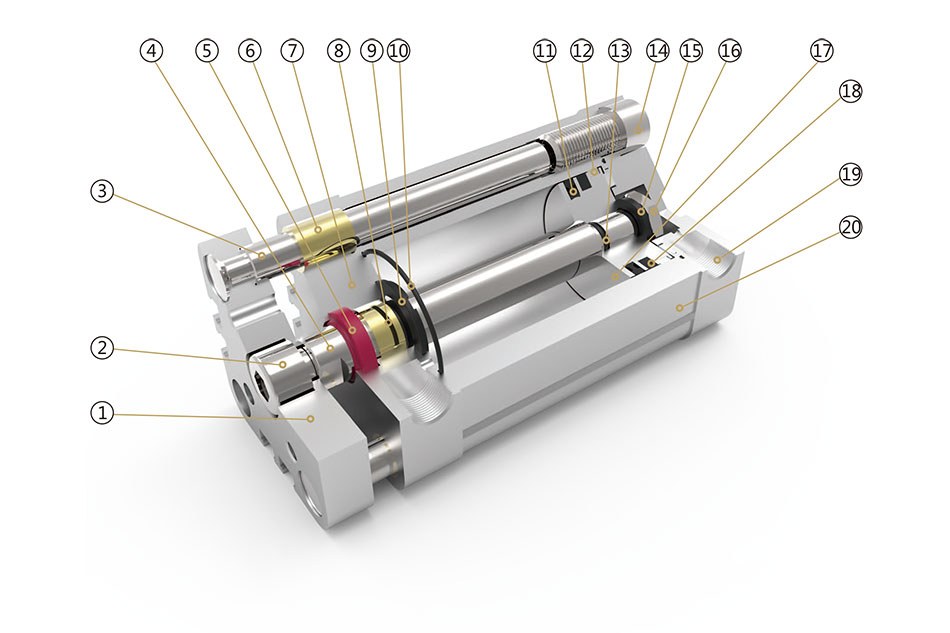

內部結構圖





零件表



編號

名稱

編號

名稱

1

固定板

11

C形圈

2

內六角螺釘

12

耐磨環

3

導桿

13

O形圈

4

活塞桿

14

端蓋螺絲

5

防塵圈

15

小墊片

6

銅套

16

六角螺母

7

前蓋

17

活塞

8

軸承

18

磁石

9

防撞墊

19

后蓋

10

O形圈

20

缸筒

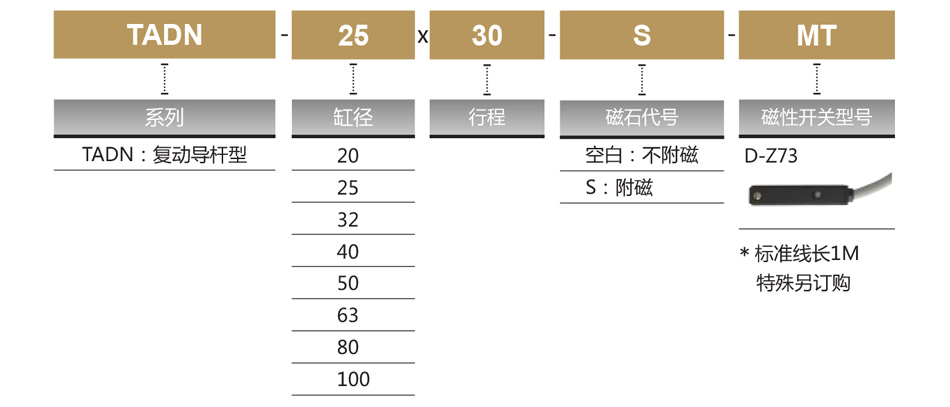

訂購碼







規格



缸徑 (mm)

20

 25

32

 40 50 63 80 100

動作形式

復動型

工作介質

空氣

標準行程

5～100mm

使用壓力范圍

0.1～1.0MPa

保證耐壓力

1.5MPa

使用溫度范圍

1.5MPa

使用速度范圍

30～500mm/s

接管口徑

G1/8
