ADN系列 ISO21287

ADN系列 ISO21287

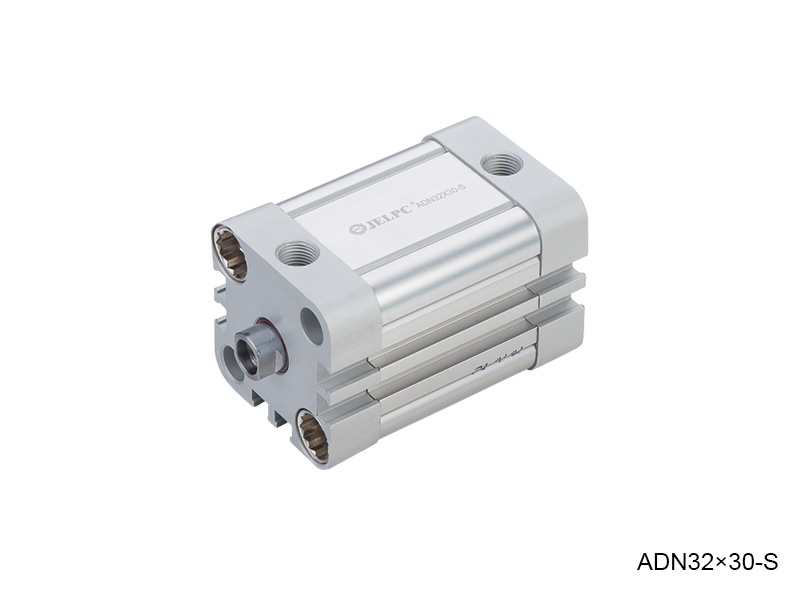

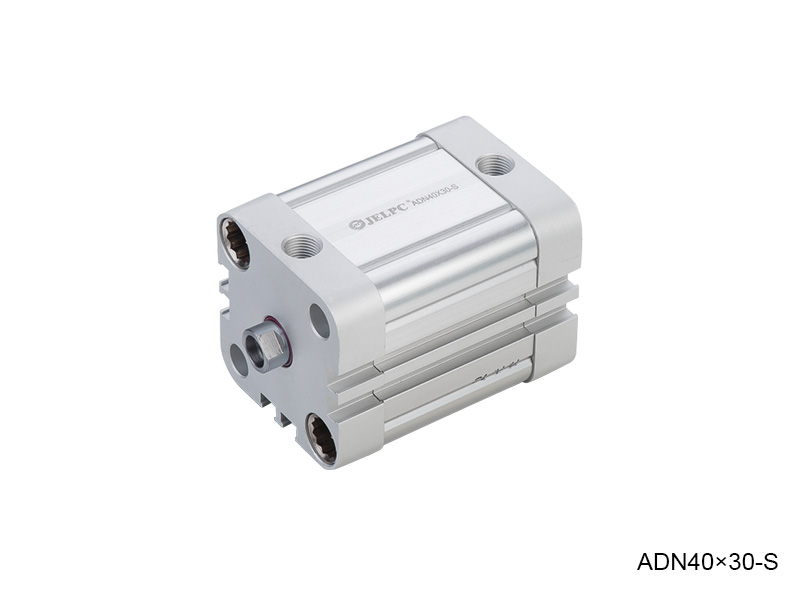

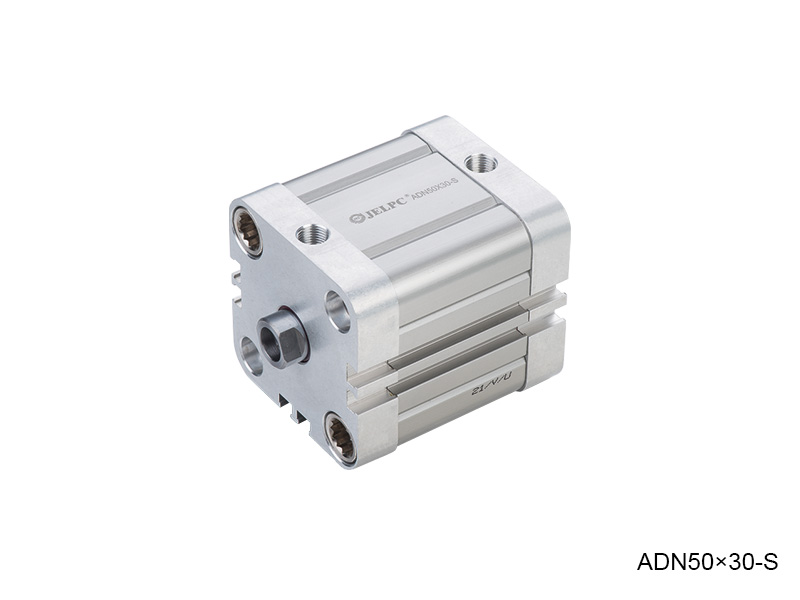

新型薄型氣缸?ISO21287標準

0

查看: 4,022

聯系我們 PDF-下載

產品參數
產品尺寸

性能特點

1. ADN系列緊湊型氣缸符合ISO21287標準。

2. ADN系列結構緊湊、派生型品種豐富、應用范圍廣。

3. 兩端都放置有橡膠防撞墊，可以吸收高速運動和機器循環的剩余能量。

4. 每種安裝形式都具有大量安裝附件，因此安裝簡單。

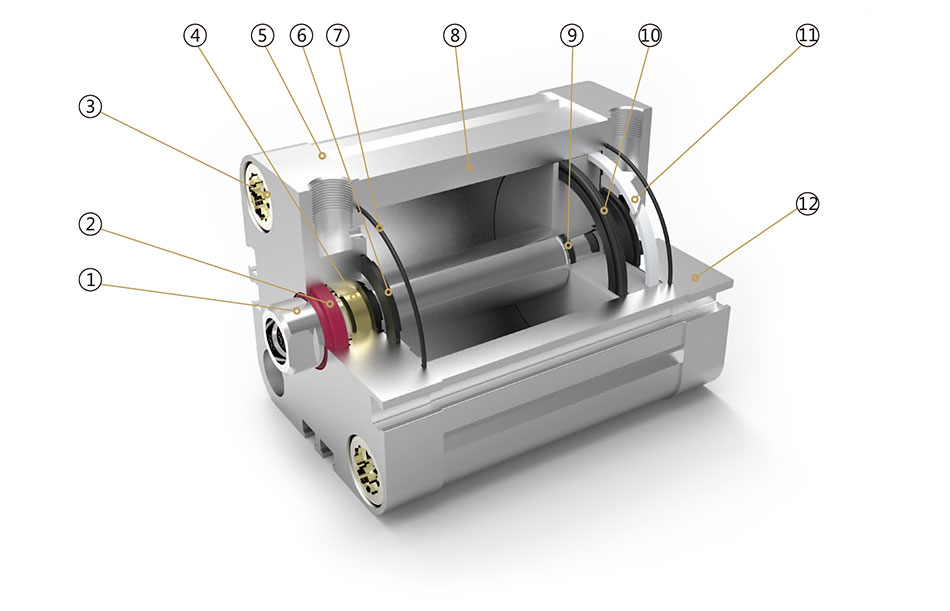

內部結構圖

零件表

編號	名稱	編號	名稱
1	活塞桿	7	O形圈
2	軸心密封圈	8	缸筒
3	端蓋螺釘	9	O形圈
4	DU干軸承	10	活塞密封圈
5	前蓋	11	耐磨環
6	防撞墊	12	后蓋

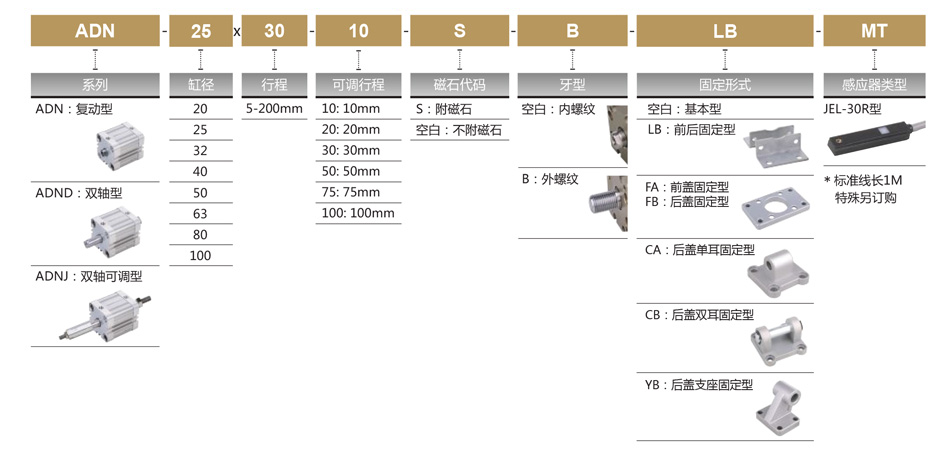

訂購碼

規格參數

內徑 (mm)	20	25	32	40	50	63	80	100
動作形式	復動型
工作介質	空氣
使用壓力范圍	0.1～1.0MPa
保證耐壓力	1.5MPa
使用溫度范圍	-20～80℃
使用速度范圍	30～500mm/s
接管口徑	M5x0.8		G1/8"

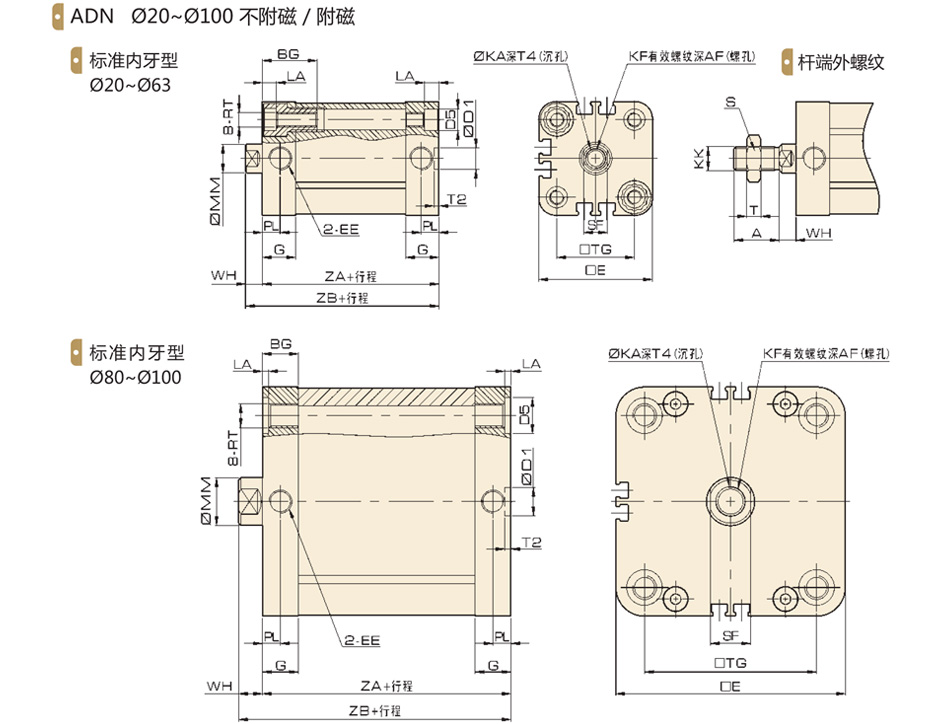

外形尺寸

尺寸表

缸徑/符號	行程范圍 (mm)	A	AF	BG最小	D1	D5	E	EE	G	KA	KF	KK	LA
20	5-200	16	14	15	9	9	36	M5	10.5	6.5	M6×1	M8×1.25	5
25							40		11
32		19	16	16			47.5	G1/8	14	8.5	M8×1.25	M10×1.25
40							55
50		22	20		12	12	66			10.5	M10×1.5	M12×1.25
63							78.3
80		28		17			96		15	12.5	M12×1.75	M16×l.5	-
100							116		21

缸徑/符號	MM	PL	RT	S	SF	T	T2	T4	TG	WH	ZA	ZB
20	10	5	M5×0.8	12	9	5	2.1	2.6	22	6	37	43
25									26		39	45
32	12	7.5	M6×1	17	10	6		3.3	32.5	7	44	51
40									38		45	52
50	16		M8×1.25		13	7	2.6	4.7	46.5	8		53
63									56.5		49	57
80	20		M10×1.5	23	17	8		6.1	72	10	54	64
100									89		67	77

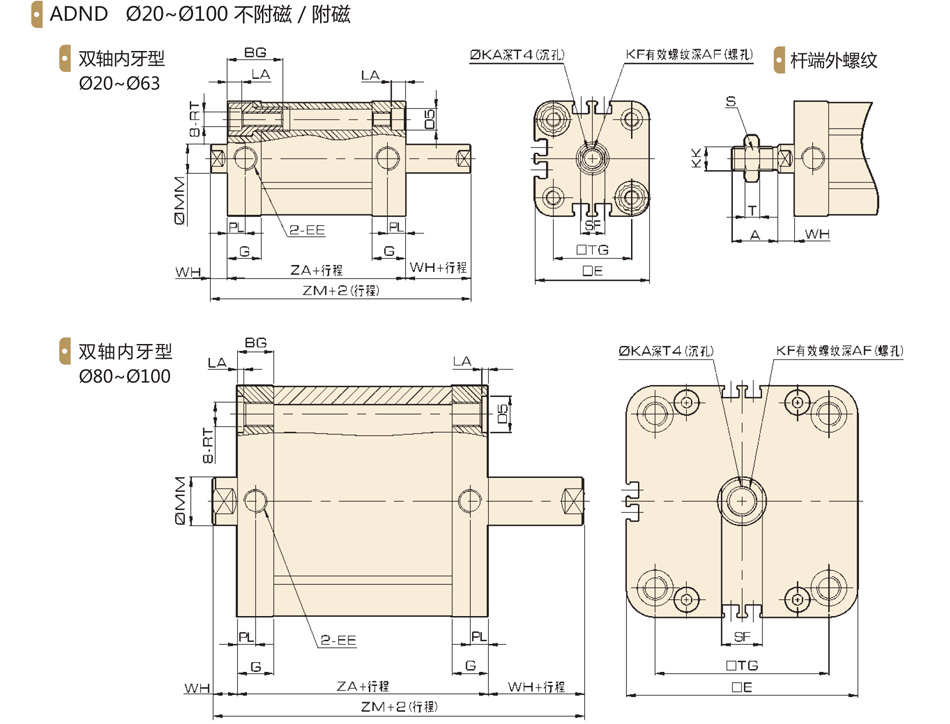

缸徑/符號	行程范圍 (mm)	A	AF	BG 最小	D5	E	EE	G	KA	KF	KK	LA
20	5-200	16	14	15	9	36	M5	10.5	6.5	M6×1	M8×1.25	5
25						40		11
32		19	16	16		47.5	G1/8	14	8.5	M8×1.25	M10×1.25
40						55
50		22	20		12	66			10.5	M10×1.5	M12×1.25
63						78.3
80		28		17	-	96		15	12.5	M12×1.75	M16×1.5	-
100						116		21

缸徑/符號	MM	PL	RT	S	SF	T	T4	TG WH		ZA	ZM
20	10	5	M5×0.8	12	9	5	2.6	22	6	37	43
25								26		39	45
32	12	7.5	M6×1	17	10	6	3.3	32.5	7	44	58
40								38		45	59
50	16		M8×1.25		13	7	4.7	46.5	8		61
63								56.5		49	65
80	20		M10×1.5	23	17	8	6.1	72	10	54	74
100								89		67	87

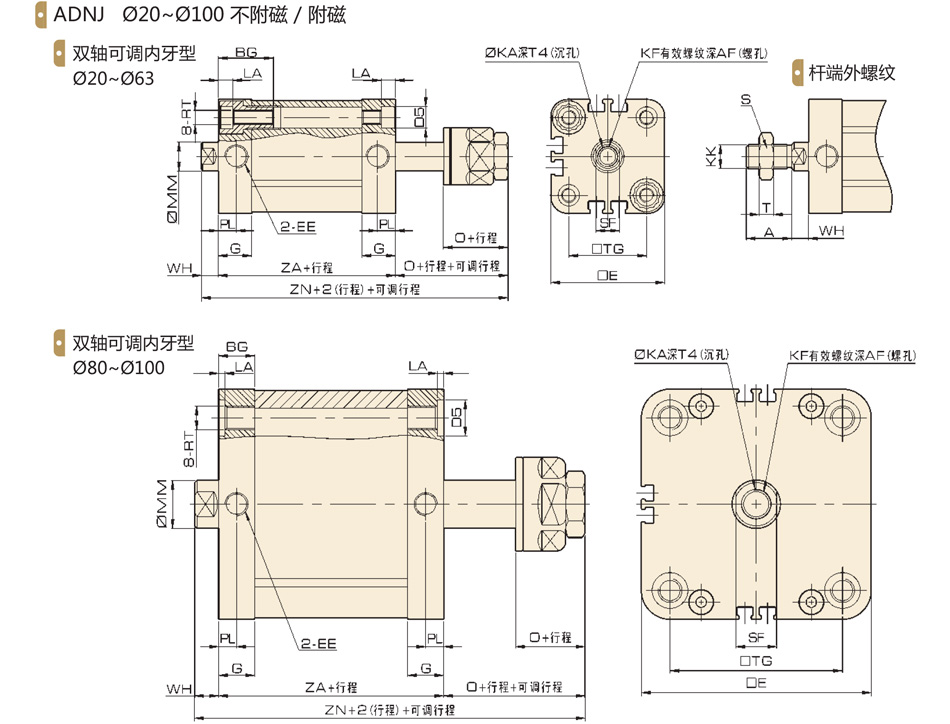

缸徑/符號	行程范圍 (mm)	A	AF	BG 最小	D5	E	EE	G	KA	KF	KK	LA
20	5-200	16	14	15	9	36	M5	10.5	6.5	M6×1	M8×1.25	5
25						40		11
32		19	16	16		47.5	G1/8	14	8.5	M8×1.25	M10×1.25
40						55
50		22	20		12	66			10.5	M10×1.5	M12×1.25
63						78.3
80		28		17		96		15	12.5	M12×1.75	M16×1.5	-
100						116		21

缸徑/符號	MM	O	PL	RT	S	SF	T	T4	TG	WH	ZA	ZN
20	10	19	5	M5×0.8	12	9	5	2.6	22	6	37	62
25									26		39	64
32	12	27		M6×1	17	10	6	3.3	32.5	7	44	78
40									38		45	79
50	16	28	7.5	M8×1.25		13	7	4.7	46.5	8		81
63									56.5		49	85
80	20	29		M10×1.5	23	17	8	6.1	72	10	54	93
100									89		67	96
